• Country
• Italy

• Manufacturer / Brand
• Unaohm Start, Ohm, E. Pontremoli; Milano

• Year
• 1971 ??

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 157623

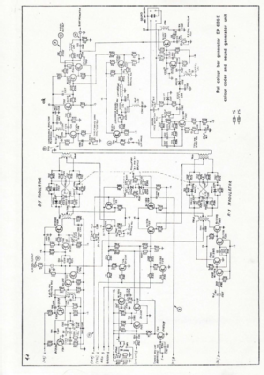

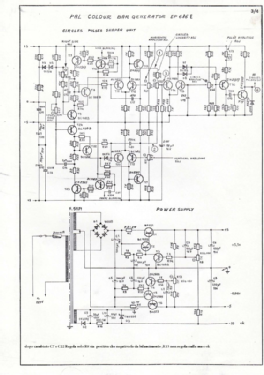

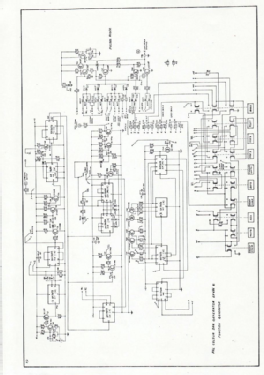

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Material
• Metal case

• from Radiomuseum.org

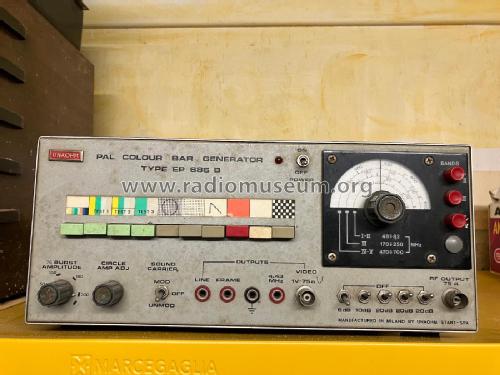

• Model: Generatore di Barre a Colori EP 686B - Unaohm Start, Ohm, E.

• Shape
• Tablemodel, low profile (big size).

• Notes
• Fornisce segnali TV in bianco e nero ed a colori con prestabilite figure geometriche particolarmente studiate per la messa a punto di un televisore senza dover ricorrere a altri strumenti.
  Figure geometriche: Scacchiera-Bianco-Rosso-Scala dei grigi-Punti-Reticolo con cerchio-8 barre colorate normalizzate-3 tasti di prova per la messa a punto del decodificatore Pal

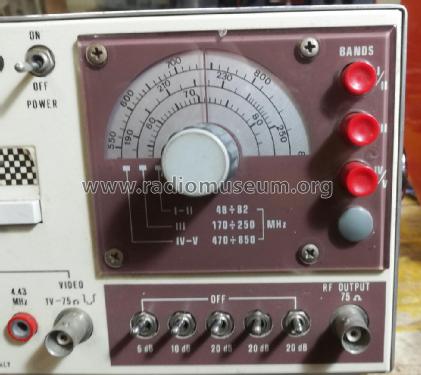

  Campo di frequenza: 48-82; 175-250; 470-660 Mhz in tre bande a regolazione continua.
  Portante Audio: 5,5 MHZ dalla portante video,modulato in frequenza.
  Standard TV: PAL B e G

• Literature/Schematics (1)
• Selezione Radio-TV Dicembre 1975

• Author
• Model page created by Eduard Abfalterer. See "Data change" for further contributors.
