• Country
• Italy

• Manufacturer / Brand
• Unaohm Start, Ohm, E. Pontremoli; Milano

• Year
• 1964

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 208242

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 3

• Valves / Tubes
• EF86 EL84 EM84

• Number of Transistors

• Semiconductors
• OA214 OA214 OA210

• Main principle
• 1 AF stage(s)

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 120; 160; 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Material
• Metal case

• from Radiomuseum.org

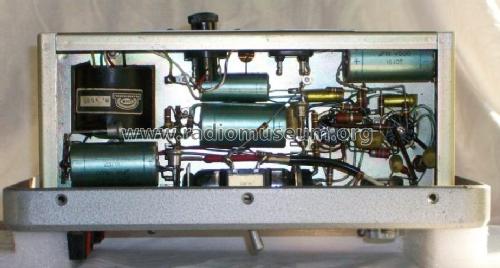

• Model: Rivelatore di segnali - Signal Tracer RS32 - Unaohm Start, Ohm, E.

• Shape
• Tablemodel without push buttons, Mantel/Midget/Compact up to 14

• Dimensions (WHD)
• 270 x 200 x 130 mm / 10.6 x 7.9 x 5.1 inch

• Notes

• Indicazione visiva con EM84; risposta in frequenza. Amplificatore da 50 Hz a 5000 Hz; guadagno regolabile con continuità ed a scatti; risposta con sonda RF fino a 200 MHz.

  Trascrizione (parziale) manuale d'uso:

  N° accessori in dotazione: 1 cavo di alimentazione C10; 1 cavo di massa C4; 1 Cavo di ingresso P101; 1 Sonda RF P115

  COMANDI

  GUADAGNO: regolazione continua dell’amplificazione.

  RIVELATORE - DISTURBO: funzioni: - Rilevatore: uso come cercatore di segnali; - Disturbo: uso per la ricerca di resistenze o condensatori difettosi.

  A - S: interruttore accensione

  ALTOPARLANTE: funzioni: - INT.: utilizzo AP interno - EST.: esclusione AP interno ed uso AP esterno 5÷7 Ω.

  “P1” “+” “P2”: collegarsi per far funzionare l’AP int con impedenza ingresso di 5÷7 kΩ; collegamento per controfase morsetti “P1” “+” “P2” - collegamento per finale ad una sola valvola: morsetti “P1” “+”.

  Sul lato posteriore cambio-tensioni con fusibile incorporato da 0,5 A.

• Net weight (2.2 lb = 1 kg)
• 5 kg / 11 lb 0.2 oz (11.013 lb)

• Author
• Model page created by Alessandro De Poi. See "Data change" for further contributors.
