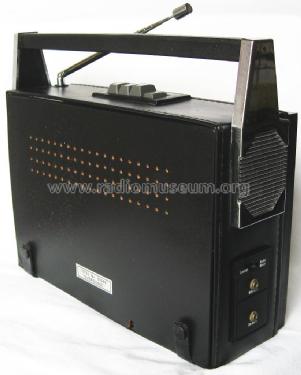

Eversonic Solid State Welt-Weit 95046

• Country
• Germany

• Manufacturer / Brand
• UNBEKANNTE FIRMA D / A / CH - Siehe Anleitung unter der «Firma»

• Year
• 1970 ??

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 212691

• • alternative name: Unknown, Custom Built

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 11

• Semiconductors
• CS9018 CS9018 CS9018 CS9018 CS9018 CS9018 CS9015 CS9015 unknown_tr

• Main principle
• Superheterodyne (common); ZF/IF 455/10700 kHz; 3 AF stage(s)

• Tuned circuits
• 5 AM circuit(s)     7 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Line / Batteries (any type) / 220 / 4 x 1,5 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 9.2 cm = 3.6 inch

• Power out
• 0.4 W (unknown quality)

• Material
• Leather / canvas / plastic - over other material

• from Radiomuseum.org
• Model: Eversonic Solid State Welt-Weit 95046 - UNBEKANNTE FIRMA D / A / CH -

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 298 x 235 x 98 mm / 11.7 x 9.3 x 3.9 inch

• Notes

• Eversonic Solid State Welt-Weit 95046;
  Deutsch beschriftet, UKW: 88 - 104 MHz, KW: 4 - 12 MHz, verm. Hong-Kong als Herstellland.

  Neben den angegebenen Si-Transistoren enthält das Gerät 3 Ge-Transistoren (Treiber und Endstufe) ohne Bezeichnung. Mit Hilfe einer Diode wird zwischen Netz- und Batteriebetrieb umgeschaltet. Eine nicht abschaltbare AFC erleichtert das Abstimmen bei UKW-Betrieb.

  Ein externer Mikrofoneingang (Schaltbuchse) mit einem dazu gehörenden Vorverstärker ermöglichen ein Sprechen über den NF-Verstärker. Das Rundfunkteil ist dabei wahlweise aus- oder eingeschaltet (voice mixing).

  Das NF-Teil hat 2 Lautsprecher: 1 x 9,2 cm für Mittelton und einmal 5,7 cm Hochton.

• Net weight (2.2 lb = 1 kg)
• 0.720 kg / 1 lb 9.4 oz (1.586 lb)

• Author
• Model page created by a member from A. See "Data change" for further contributors.
