• Country
• Poland

• Manufacturer / Brand
• Unitra DIORA - Radiowerk Dzierzoniow,

• Year
• 1979

• Category
• Audio Amplifier or -mixer

• Radiomuseum.org ID
• 234859

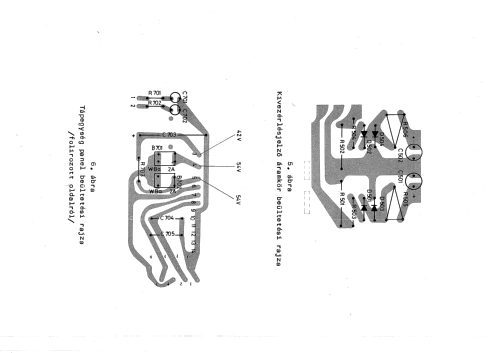

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 24

• Semiconductors
• BC109 BC109 BC109 BC109 BC149 BC149 BC149 BC149 BC109 BC109 BC109 BC109 BC109 BC109 BD137 BD137 BD137 BD137 BD138 BD138 2N3055 2N3055 2N3055 2N3055

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 40 W (undistorted)

• Material
• Wooden case

• from Radiomuseum.org
• Model: Kleopatra 2 WSH-402 - Unitra DIORA - Radiowerk

• Shape
• Book-shelf unit.

• Dimensions (WHD)
• 430 x 120 x 270 mm / 16.9 x 4.7 x 10.6 inch

• Notes

• Der Verstärker Kleopatra 2 WSH-402 hat Eingänge für Mikrofon, Tonband, Plattenspieler und Radio. Ausgangsleistung 2x 20 Watt an 4 Ohm. Anschlußmöglichkeit für 2 Mono-Mikrofone und Kopfhöreranschluß im Frontbereich. Eingang für Plattenspieler mit magnetischem System (5 mV an 47 kOhm), oder Kristallsystem (300 mV an 1 MOhm).

• Net weight (2.2 lb = 1 kg)
• 8 kg / 17 lb 9.9 oz (17.621 lb)

• Mentioned in

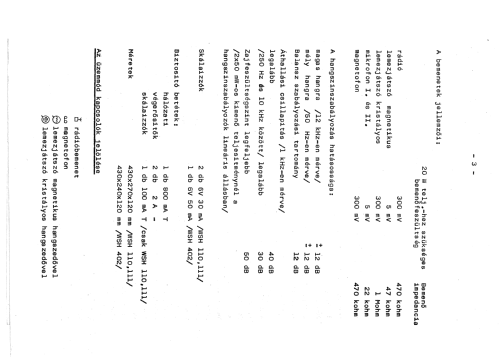

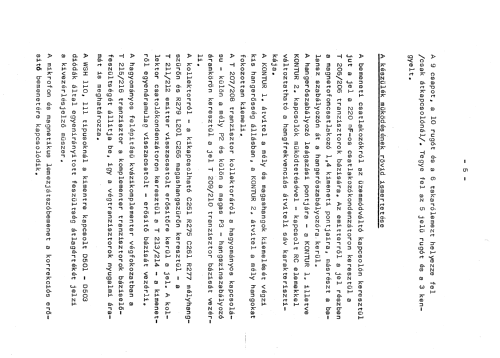

• -- Original-techn. papers.

• Author
• Model page created by Wolfgang MICHAEL. See "Data change" for further contributors.
