• Country
• Poland

• Manufacturer / Brand
• Unitra ZRK, Zaklady Radiowe im. M. Kasprzaka

• Year
• 1982 ?

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 337935

• • Brand: Unitra

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 13

• Semiconductors
• BF314 BF241 BF241 BF240 BF241 BC147 BC148 BC158 BC149 BC148 BC148 BC338 BC338 UL1482 BAP812 AAP153 AAP155 BYP401

• Main principle
• Superheterodyne (common); ZF/IF 465/10700 kHz

• Tuned circuits
• 5 AM circuit(s)     7 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Line / Batteries (any type) / 220 / 6 x 1,5 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: Radiomagnetofon Grundig Automatic RM221 - Unitra ZRK, Zaklady Radiowe im

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 345 x 210 x 85 mm / 13.6 x 8.3 x 3.3 inch

• Notes

• Der Radiorecorder Radiomagnetofon RM-221 Automatic empfängt FM nach OIRT, hat ein eingebautes Mikrofon und Anschlüsse für TA/ TB und für einen Kopfhörer. Schieberegler für Lautstärke und Klang.

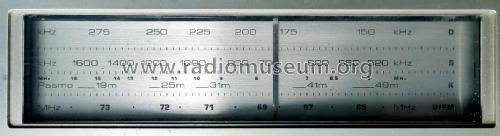

  Skalenverlauf: nach rechts fallende Frequenzen für alle Bereiche.

  Grundig Lizenzfertigung. Jeder Diodentyp ist einmal gelistet.

  Siehe auch Unitra Kasprzak RM-221 in identischer Ausstattung, jedoch mit umgekehrten Skalenverlauf mit nach rechts ansteigenen Frequenzen.

  Siehe auch Grundig RR220, jedoch mit Dreh- statt Schiebereglern.

• Literature/Schematics (1)
• -- Schematic

• Author
• Model page created by Sándor Selyem-Tóth. See "Data change" for further contributors.
