Mirror Oscilloscope - Oscilloscope à miroir - Spiegel-Oszillograf

Unknown - CUSTOM BUILT; Belgium

Data
Forum
Pictures
Collections

  • Year
  • 1930 ??
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 296681

 Technical Specifications

  • Wave bands
  • - without
  • Power type and voltage
  • Solar- and/or muscle driven, also addl. power jack possible
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Mirror Oscilloscope - Oscilloscope à miroir - Spiegel-Oszillograf - Unknown - CUSTOM BUILT;
  • Shape
  • Tablemodel, Box - most often with Lid (NOT slant panel).
  • Dimensions (WHD)
  • 450 x 570 x 300 mm / 17.7 x 22.4 x 11.8 inch
  • Notes

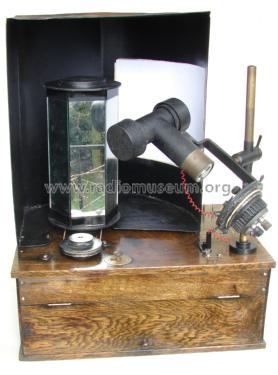

  • Der Spiegeloszillograf besteht aus einem Spiegelgalvanometer, bei dem der Lichtstrahl durch einen rotierenden sechseckigen prismatischen Spiegel abgelenkt wird. Der Antrieb ist ähnlich wie bei alten Grammophonen (Kurbel, Feder und Fliehgewichte).

    Das Bild wird auf einen weissen Bildschirm projiziert, der sich auf der Innenseite des schwarzen Gehäuses befindet. Ein verstellbarer zweiter Spiegel im Galvanometer sorgt für ein fixierte Null-Linie.

    Dieses Gerät kann auch als Funktionsgenerator verwendet werden. Der Drehspiegel ist dann durch ein Paar rotierende Kontakte ersetzt.

    Siehe auch diesen Forumsbeitrag. Eine Herstellung in Belgien scheint derzeit nicht gesichert.

  • Net weight (2.2 lb = 1 kg)
  • 17 kg / 37 lb 7.1 oz (37.445 lb)
  • Author
  • Model page created by Alex Baerts. See "Data change" for further contributors.
