• Country
• Hong Kong

• Manufacturer / Brand
• Unknown - CUSTOM BUILT: Hong Kong (HK)

• Year
• 1975 ??

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 329236

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 10

• Semiconductors
• 2SC784 2SC394 2SC380 2SC380 2SC380 2SA562 2SC372 2SC372 2SA562 2SC735 1N60 1N60 1N60P 1N60P

• Main principle
• Superheterodyne (common); ZF/IF 455/10700 kHz; 3 AF stage(s)

• Tuned circuits
• 5 AM circuit(s)     8 FM circuit(s)

• Wave bands
• Broadcast (BC) and FM or UHF.

• Power type and voltage
• Dry Batteries / AA: 4 x 1,5 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Power out
• 0.3 W (max.)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: Panavox Transistor Radio AM / FM DR-2101C - Unknown - CUSTOM BUILT: Hong

• Shape
• Very small Portable or Pocket-Set (Handheld) < 8 inch.

• Dimensions (WHD)
• 138 x 96 x 42 mm / 5.4 x 3.8 x 1.7 inch

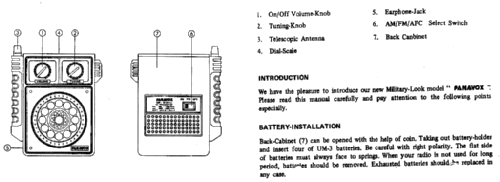

• Notes

• Es handelt sich hier um ein FM-AM-Radio mit 10 Transistoren mit Ferrit- und Teleskopantenne im s.g. Military-Look mit einer Handschlaufe.

  Der UKW-Teil besteht aus einer Vorstufe und einer selbstschwingenden Mischstufe. Darauf folgen 3 FM-ZF-Stufen mit Ratio-Detektor.

  Die erste FM-ZF-Stufe bildet in der Stellung AM eine selbstschwingende Mischstufe. Die folgenden FM-ZF-Stufen verstärken in der AM-Stellung die AM-ZF.  Der NF-Teil besteht aus  2 Verstärkerstufen und eine über einen zusätzlichen Transistor stabilisierte eisenlose Gegentaktendstufe. Über eine Buchse (earphone jack) kann ein Hörer oder ext. Lautsprecher angeschlossen werden. Versorgt wird das Radio aus 4 Zellen UM-3 (AA).

  Siehe auch: Electown DR-2101C und das ähnliche Ranger DR-2101.

• Net weight (2.2 lb = 1 kg)
• 0.393 kg / 0 lb 13.9 oz (0.866 lb)

• Literature/Schematics (1)
• -- Schematic

• Author
• Model page created by Karl-Heinz Schwäbe. See "Data change" for further contributors.
