Radiotelefono TRV 12/70 A

Unknown - CUSTOM BUILT: Italy

Data
Forum
Pictures
Collections

  • Year
  • 1970 ??
  • Category
  • Military Transceiver (TRX)
  • Radiomuseum.org ID
  • 328984

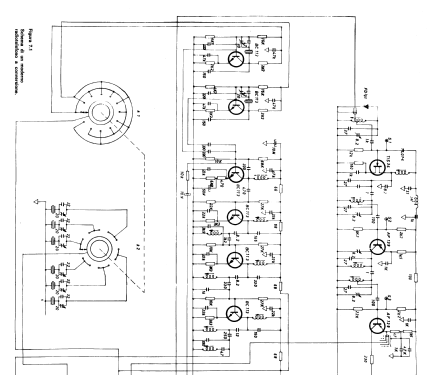

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 29
  • Main principle
  • Transceiver; ZF/IF 10700 kHz
  • Tuned circuits
  • 5 FM circuit(s)
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Storage Battery for all (e.g. for car radios and amateur radios) / 12 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Radiotelefono TRV 12/70 A - Unknown - CUSTOM BUILT: Italy
  • Shape
  • Chassis only or for «building in»
  • Notes

  • Ricetrasmettitore a modulazioni di fase per usi militari. 23 canali. Per generare tutte le frequenze sia TX che RX vengono utilizzati 6 quarzi.
    Trasmettitore del tipo a conversione. Il riicevitore funziona con unica frequenza intermedia. 4 stadi amplificatori in Media Frequenza e 2 stadi limitatori.
    Funzionamento con microtelefono dotato di pulsante PTT. Possibilità di ascolto in altoparlante includibile con comando sul pannello frontale, o con cuffia.

    29 transistor, 11 diodi, 1 diodo zener, e 2 IC, tutti elencati una sola volta.

  • Mentioned in
  • -- Original-techn. papers. (Ricettrasmettitori VHF, Walter Favaro CELI edizioni.)
  • Author
  • Model page created by Pier Antonio Aluffi. See "Data change" for further contributors.
