• País
• Republica Popular China

• Fabricante / Marca
• Eonko Star Electronics Co. Ltd.; Shenzhen

• Año
• 2019 ?

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 328312

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de transistores
• Hay semiconductores.

• Semiconductores

• Principio principal
• DSP, Digital Signal Processor

• Gama de ondas
• OM, OC y FM

• Especialidades
• HD or solid state memory

• Tensión de funcionamiento
• Pilas + jack (etc.) para alimentación externa. / Li 3.7 / 5 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 4 cm = 1.6 inch

• Potencia de salida
• 3 W (unknown quality)

• Material
• Plástico moderno (Nunca bakelita o catalina)

• de Radiomuseum.org

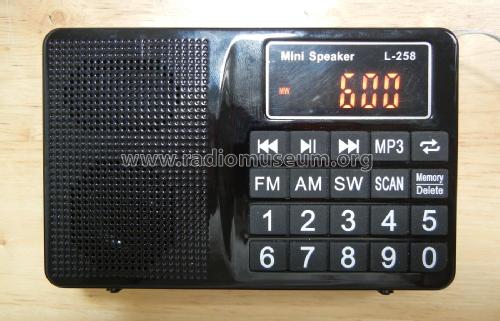

• Modelo: FM/AM/SW Multiband Radio MP3 Mini Speaker L-258 - Eonko Star Electronics Co. Ltd

• Forma
• Portátil de bolsillo , menor de 20cm.

• Ancho, altura, profundidad
• 128 x 83 x 29 mm / 5 x 3.3 x 1.1 inch

• Anotaciones

• The EONKO L-258 portable radio features FM Stereo/MW/SW bands and an MP3 player on TF/USB cards.

  Specifications

  • FM: 87.5 - 108.MHz
  • AM: 522 - 1710 kHz
  • SW: 2300 - 21950 kHz
  • Manual, direct entry, or automatic and store tuning
  • 99 memory presets per RF band
  • MP3 Player on TF/USB devices (8 - 320 kbps, S/N 87 dB)
  • 3.5mm headphone jack
  • 3.5mm auxiliary input jack
  • Power Supply:
    • Removable rechargeable BL-5C 1000mAh battery
    • Mini USB charger port (DC 5V, 500mA)

  Brief technical details

  The PCB reference is: AC1090-LCJ-258-V5.5 DATA 2021.01.06

  The radio uses a  KT0913 DSP FM Stereo/AM/SW DSP tuner (U5). KTMicro lists this chip as supporting SW, while the KT0913L-D4 does not. Two active front-end BPF stages, one with a J8/ S9018 NPN for FM (Q7) and another J8/ S9018 NPN for SW (Q6), share the telescopic antenna that is protected with a A7/ BAV99 diode set (Q5).

  A  MIX2018A audio power amplifier drives the internal 3 Ohm, 5 Watt, 4 cm speaker.

  An  AC21HHK836-90 Media Player (U2) and a  T24C08A 8Kbit flash memory (U1) manage the radio. The Power Supply and Control uses a 4057AN/ ME4057 battery charger (U6), a HX=JE/ PS3120A 5V output booster (U3), a J8/ S9018 NPN (Q3), and a J6/ S9014 NPN (Q4) NPN.



  This radio is also sold under other brands, such as the PRUNUS L-258 and Retekess TR603..

• Peso neto
• 0.3 kg / 0 lb 10.6 oz (0.661 lb)

• Precio durante el primer año
• 20.00 CAD

• Autor
• Modelo creado por Serioja Tatu. Ver en "Modificar Ficha" los participantes posteriores.

• Otros modelos

• Donde encontrará 3 modelos, 3 con imágenes y 3 con esquemas.
