• Country
• Germany

• Manufacturer / Brand
• Valvo GmbH, Radioröhrenfabrik; Hamburg

• Year
• 1960 ?

• Category
• Radio part (not a module)

• Radiomuseum.org ID
• 354844

Click on the schematic thumbnail to request the schematic as a free document.

• Wave bands
• - without

• Power type and voltage
• No Power needed

• Loudspeaker
• - - No sound reproduction output.

• Material
• Various materials

• from Radiomuseum.org
• Model: Keramische Rohrtrimmer 801 - Valvo GmbH, Radioröhrenfabrik;

• Shape
• Miscellaneous shapes - described under notes.

• Dimensions (WHD)
• 5 x 5 x 20 mm / 0.2 x 0.2 x 0.8 inch

• Notes

• Diese von PHILIPS / VALVO hergestellten keramischen Rohrtrimmer wurden ab etwa Mitte der 1950er Jahre sowohl in Radio - UKW - Tunern als auch in Fernsehtunern verwendet.

  ---

  Auszug aus dem VALVO Handbuch 1972:

  "Ein Keramikrohr trägt den Rotor und den Stator. Der Rotor wird im Innenrohr mit einer sehr geringen Toleranz geführt, wodurch eine hohe spezifische Kapazität und ein günstiger Temperaturkoeffizient erreicht wird. Die Kontaktierung zwischen dem Rotor und der Rotorkappe erfolgt durch einen Federkontakt. Der Rotor kann je nach dem gewünschten negativen oder positiven Temperaturkoeffizienten aus Invar oder Messing hergestellt werden. Die Rotorkappe ist aus versilbertem MS72.

  Der Stator besteht aus einer Hülse aus verzinntem MS85, die auf dem Keramikrohr aufgezogen ist.

  Der Rotor kann mit einem Schraubenzieher an der Ober - und Unterseite eingestellt werden."

  ---

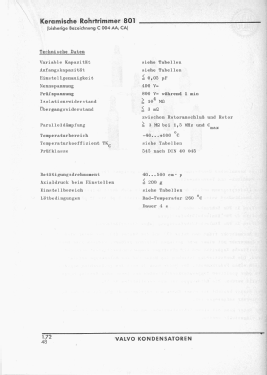

  Für weitere technische Details siehe angefügte Datenblätter.

• Net weight (2.2 lb = 1 kg)
• 0.002 kg / 0 lb 0.1 oz (0.004 lb)

• Mentioned in
• VALVO Handbuch "Variable Kondensatoren" 1972

• Author
• Model page created by Harald Giese. See "Data change" for further contributors.
