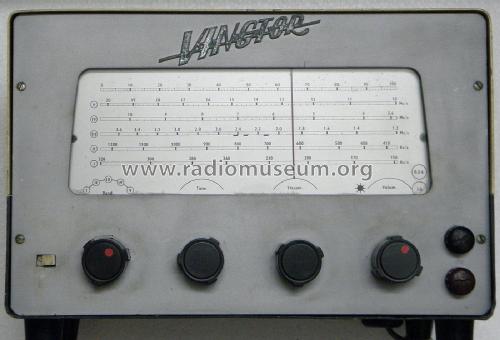

Seefunkempfänger Skipsmottaker SM600
Vingtor Electronics A/S; Horten
- Country
- Norway
- Manufacturer / Brand
- Vingtor Electronics A/S; Horten
- Year
- 1969
- Category
- Commercial Receiver (may include amateur bands)
- Radiomuseum.org ID
- 268457
- Number of Tubes
- 4
- Number of Transistors
- 1
- Semiconductors
- AD149
- Main principle
- Superhet with RF-stage; ZF/IF 375 kHz; 3 AF stage(s)
- Wave bands
- Broadcast, Long Wave and more than two Short Wave bands.
- Power type and voltage
- Storage Battery for all (e.g. for car radios and amateur radios) / 12; 24 Volt
- Loudspeaker
- Ø 12 cm = 4.7 inch
- Power out
- 3 W (max.)
- Material
- Metal case
- from Radiomuseum.org
- Model: Seefunkempfänger Skipsmottaker SM600 - Vingtor Electronics A/S;
- Shape
- Tablemodel, with any shape - general.
- Dimensions (WHD)
- 350 x 220 x 200 mm / 13.8 x 8.7 x 7.9 inch
- Notes
-
Empfänger für die Bereiche 150 - 320 kHz, 405 - 1200 kHz, 1,2 - 3,6 MHz, 3,6 - 10,0 MHz, 10,0 - 20,0 MHz, Betriebsarten A2 und A3. Verwendung überwiegend auf kleineren Fischereifahrzeugen.
Das Gerät ist mit Niedervoltröhren bestückt (Anodenspannung 12 V). Stufenfolge HF-Verstärker mit E(C)H83. Mischer und Oszillator mit ECH83, ZF-Verstärker und Demodulator mit EBF 83, 1. NF mit EC(H)83, 2.NF mit EF98, NF-Endverstärker mit AD149.
- Mentioned in
- -- Original-techn. papers. (NRHF: Hallo Hallo Nr. 58 (1997), Seiten 8-11)
- Author
- Model page created by Siegfried Droese. See "Data change" for further contributors.
