Werra E/653/WLK eckige Gehäuseform, ohne mag. Auge

Walter Funk-Werk, Lauscha , WFW, (Ostd.)

Data
Forum
Pictures
Collections

  • Year
  • 1951/1952
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 14661
    • Brand: Walter-Funk

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 4
  • Main principle
  • Superheterodyne (common)
  • Tuned circuits
  • 6 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and Short Wave.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
  • Loudspeaker
  • Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Werra E/653/WLK [eckige Gehäuseform, ohne mag. Auge] - Walter Funk-Werk, Lauscha ,
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 570 x 395 x 305 mm / 22.4 x 15.6 x 12 inch
  • Notes

  • Erste Ausführung des Modells, ohne Magisches Auge. Die Weiterentwicklung besitzt zusätzlich eine EM11 - siehe hier.

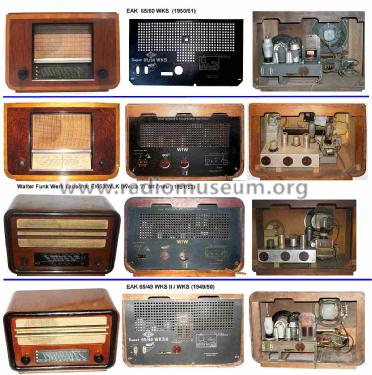

    Es sind für dieses Modell zwei verschiedene Gehäuseformen bekannt. Sie wurden von der Firma EAK in Sonneberg beschafft, die diese Gehäuse vorher für ihre Modelle benutzte (wahrscheinlich Restbestände der ausgelaufenen Serie). Im Walter Funk-Werk wurden dann nur die eigenen Chassis eingebaut und komplettiert:

    Der Modellname "Werra" ist  in mehreren Dokumentationen zu finden, aber nicht auf den Rückwänden.



  • Net weight (2.2 lb = 1 kg)
  • 13.4 kg / 29 lb 8.2 oz (29.515 lb)
  • External source of data
  • E. Erb 3-907007-36-0
  • Source of data
  • Radiokatalog Band 2, Ernst Erb
  • Literature/Schematics (1)
  • Ausstellungsmaterial Museum Steinach 2009
