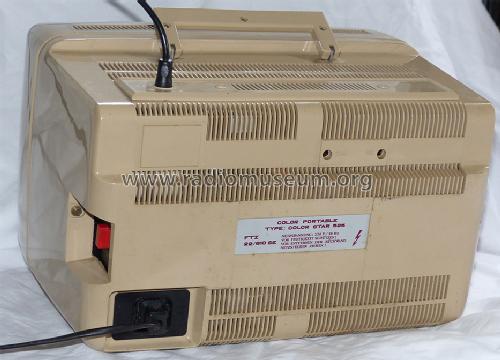

Color Star 525

Waltham S.A., Genf

Data
Forum
Pictures
Collections

  • Year
  • 1988 ?
  • Category
  • Television Receiver (TV) or Monitor
  • Radiomuseum.org ID
  • 255862
    • Brand: Waltham

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 1
  • Number of Transistors
  • 40
  • Semiconductors
  • Main principle
  • Superheterodyne (common); ZF/IF 38900/5500 kHz
  • Wave bands
  • VHF incl. FM and/or UHF (see notes for details)
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 8 cm = 3.1 inch
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Color Star 525 - Waltham S.A., Genf
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 350 x 240 x 280 mm / 13.8 x 9.4 x 11 inch
  • Net weight (2.2 lb = 1 kg)
  • 7.5 kg / 16 lb 8.3 oz (16.52 lb)
  • Price in first year of sale
  • 239.00 DM
  • Mentioned in
  • -- Original-techn. papers.
  • Author
  • Model page created by Heribert Jung. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Color Star is part of the collections of the following members.

Museums

The model Color Star can be seen in the following museums.

 Forum

Forum contributions about this model: Waltham S.A., Genf: Color Star 525

Threads: 1 | Posts: 1

Das Gerät wurde im Arbeitskeller nur selten eingeschaltet. In letzter Zeit dauerte es einige Minuten bis ein Bild erschien und danach hörte man die Hochspannung zischen und es roch nach Ozon.

1. Fehlersuche in der Hochspannung:
Die Hochspannung wird auf dem Weg von der Hochspannungskaskade durch eine Plastikbox, die am Chassisrahmen unter der Bildröhre angeschraubt ist, geführt. Darin befindet sich C1 2200pf für ca. 25 KV und parallel dazu 2 Widerstände 270 MΩ in Serie gegen Masse.

Die Lötösen und Schrauben waren verrostet und die Widerstände von den Blitzen stark verschmort.

Der Kondensator hatte noch seinen Nennwert. Ich habe ihn wieder eingelötet. Die Widerstände habe ich durch Reihenschaltung von 25 Widerständen a 22 MΩ ersetzt. Nachdem ich jeden 2. Widerstand mit Schrumpfschlauch isoliert hatte, gab es kein Probleme mit Funkenüberschlag mehr.

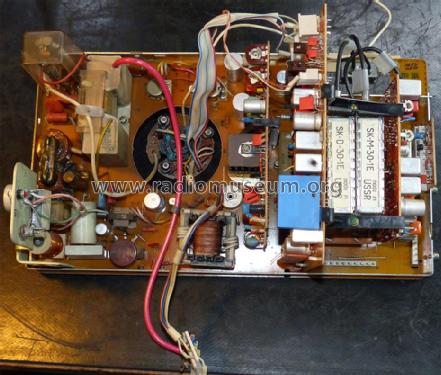

Das rote HV-Kabel führt von der Hochspannungskaskade zur R-C-Box. Das weiße HF-Kabel führt zur Anode der Bildröhre. In der Plastikbox sind die neuen 25 Widerstände noch ohne die Schrumpfschläuche zu sehen.

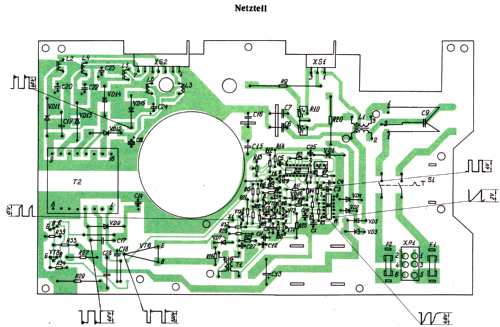

2. Fehlersuche im Netzteil:
Die Spannungen am Netzteilstecker A1-XP2 waren bis auf die +12,6V an Pin 6 ok. Die +12,6V lag  nach dem Einschalten bei ca. 7V und kletterte langsam auf 9,3V. Damit spielte das Gerät. Die Belastung war nicht zu hoch und eine neue Diode VD14 änderte nichts am Problem. Obwohl ich keine Brummspannung auf der Gleichspannung messen konnte, war C23 = 470µF die Ursache für die Unterspannung. Er hatte am C-Meter ca 200 µF. Mit einem neuen Kondensator von 1000µF ist die Gleichspannung sofort mit 12,6V vorhanden und das Gerät spielt einwandfrei.
Der defekte Elko


Heribert Jung, 14.Aug.14
