Oszillograf OS-1 BN 191

Wandel & Goltermann; Reutlingen

Data
Forum
Pictures
Collections

  • Year
  • 1963
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 273862
    • alternative name: Wago Wandel & Goltermann

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 0
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Oszillograf OS-1 BN 191 - Wandel & Goltermann;
  • Shape
  • Tablemodel, high profile (upright - NOT Cathedral nor decorative).
  • Notes

  • Wandel & Goltermann OS-1 ist ein 13 cm 2-Kanal Messoszillograf mit einer Y-Bandbreite von 33 MHz entsprechend einer Anstiegszeit von ~10 ns.

    Vertikal: Ablenkfaktor 50 mV/Teil bis 10 V/Teil in 1-2-5 Sequenz schaltbar. Darstellung von Kanal A oder B oder A und B gleichzeitig.

    Horizontal: Zeitbasis 0,1 µs/Teil  bis 2 s/Teil in 1-2-5 Sequenz schaltbar.
    Triggerquelle: Kanal A oder B oder Netzfrequenz

    Eingebauter Eichgenerator: Rechteck, f= 1 kHz, 0,05 - 50 Vss

    Preisangabe von 1964.

  • Price in first year of sale
  • 6,785.00 DM
  • Mentioned in

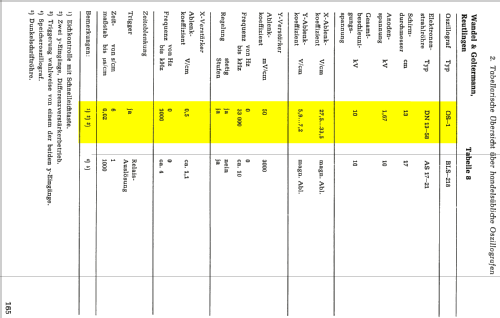

  • Hilfsbuch für Katodenstrahloszillografie, H. Richter, 5.Aufl., 1965, Franzis-Verlag
  • Author
  • Model page created by Egon Strampe. See "Data change" for further contributors.
