Pegelmeßplatz PSM5

Wandel & Goltermann; Reutlingen

Data
Forum
Pictures
Collections

  • Year
  • 1967 ?
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 146715
    • alternative name: Wago Wandel & Goltermann

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 1
  • Number of Transistors
  • 275
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Pegelmeßplatz PSM5 - Wandel & Goltermann;
  • Shape
  • Boatanchor (heavy military or commercial set >20 kg).
  • Dimensions (WHD)
  • 550 x 520 x 300 mm / 21.7 x 20.5 x 11.8 inch
  • Notes

  • Der PSM-5 von Wandel & Goltermann ist ein Pegelmessplatz für Verstärkungs- und Dämpfungs-Messungen an aktiven und passiven Vierpolen im Frequenzbereich von 10 kHz bis 36 MHz.
    Er besteht aus den Einzelgeräten:

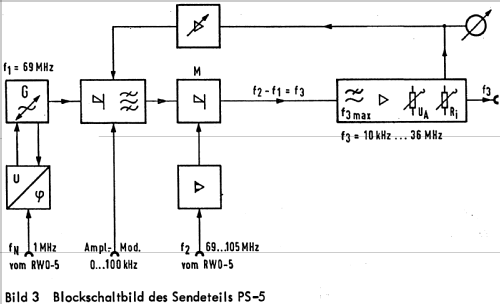

    RWO-5, PM-5 und PS-5, alles zusammen in einem gemeinsamen Gehäuse.

    Eigenschaften:
    Breitbandige (bis maximal 36 MHz) sowie extrem schmalbandige Messungen,
    Amplitudenmodulation von 0 bis 100 kHz (bis zu 100%),
    Spannungs- oder Leistungspegel- Eichung (umschaltbar),
    Speise- und Anpassungswiderstände einstellbar,
    große Frequenzgenauigkeit durch Quarzraster,
    gemeinsame Grob- und Feinabstimmung von Sende- und Empfangsteil,
    lineare und logarithmische Empfangspegel-Anzeige.
    Mit Sichtgerät zum Wobbelmessplatz WM-50 erweiterbar.

    Transistoren teilweise mehrfach vorhanden!

  • Net weight (2.2 lb = 1 kg)
  • 48.5 kg / 106 lb 13.3 oz (106.828 lb)
  • Source of data
  • - - Data from my own collection
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by a member from D. See "Data change" for further contributors.
