• Pays
• Etats-Unis

• Fabricant / Marque
• Warwick Mfg. Corp., Chicago (Clarion)

• Année
• 1941 ?

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 168079

• • alternative name: Templeton

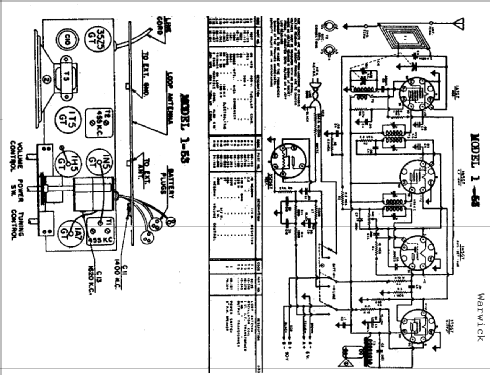

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 5

• Lampes / Tubes
• 1A7GT 1N5GT 1H5GT 1T5GT 35Z5GT

• Principe général
• Super hétérodyne (en général); FI/IF 455 kHz

• Circuits accordés
• 6 Circuits MA (AM)

• Gammes d'ondes
• PO uniquement

• Tension / type courant
• Secteur et Piles (tous types). / 117V AC/DC / 90 & 6 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 5 inch = 12.7 cm

• Matière
• Cuir / canvas / plastique mais autre matériel en dessous!

• De Radiomuseum.org
• Modèle: 1-53 - Warwick Mfg. Corp., Chicago

• Forme
• Portative > 20 cm (sans nécessité secteur)

• Dimensions (LHP)
• 12 x 10 x 7 inch / 305 x 254 x 178 mm

• Remarques

• Built in loop antenna.  Appears to be an earlier version of the Troubador 2543.  Similar schematic as model 1-54 except for the rectifier.

• Source du schéma
• Rider's Perpetual, Volume 12 = ca. 1941 and before

• Schémathèque (1)
• Riders 12-5

• Auteur
• Modèle crée par Dirk Taekels. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 472 modèles d'appareils, 77 avec des images et 435 avec des schémas.
  Tous les appareils de Warwick Mfg. Corp., Chicago (Clarion)
