• Country
• Italy

• Manufacturer / Brand
• Watt Radio; Torino

• Year
• 1952–1954

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 98264

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• 12BE6 12BA6 12AT6 50B5 35W4

• Main principle
• Superheterodyne (common); ZF/IF 470 kHz

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast and Short Wave (SW).

• Power type and voltage
• AC/DC-set / 110-127; 140-160 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch

• Material
• Bakelite case

• from Radiomuseum.org

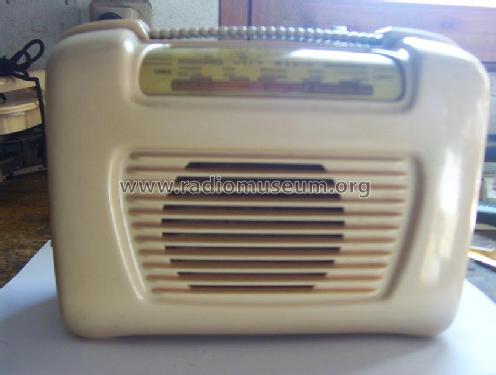

• Model: Piccolo [Serie ANIE] - Watt Radio; Torino

• Shape
• Tablemodel without push buttons, Mantel/Midget/Compact up to 14

• Dimensions (WHD)
• 230 x 170 x 115 mm / 9.1 x 6.7 x 4.5 inch

• Notes

• Filamenti delle valvole in serie. Senza trasformatore di alimentazione, alimentabile con tensione alternata o continua. Piccolo apparecchio in bachelite di vari colori con manico per il trasporto (Il mobile è lo stesso del modello Piccolo Sport il quale era un apparecchio portatile alimentato anche a batterie da 7,5 e 67,5 Volt). Adattamento tensioni con resistenze di caduta.

  Il telaio è sempre collegato alla rete elettrica sia in funzionamento CC che CA. Non tutti i casi sono dichiarati poichè spesso chi propone il modello non lo può sapere.

• Net weight (2.2 lb = 1 kg)
• 2.750 kg / 6 lb 0.9 oz (6.057 lb)

• Source of data
• Guida Pratica Antique Radio V (2003)
