Radio Transistor Maxy

Watt Radio; Torino

Data
Forum
Pictures
Collections

  • Year
  • 1971 ??
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 348473

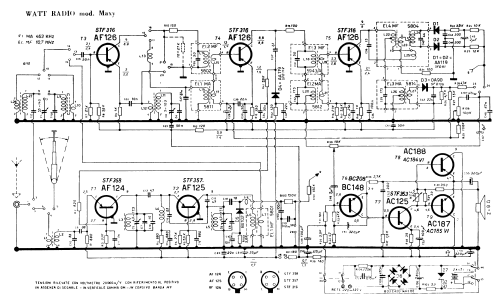

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 9
  • Main principle
  • Superheterodyne (common); ZF/IF 462/10700 kHz
  • Wave bands
  • Broadcast (BC) and FM or UHF.
  • Power type and voltage
  • Line / Batteries (any type) / 127/220 / DC: 2 x 4,5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Power out
  • 1 W (unknown quality)
  • from Radiomuseum.org
  • Model: Radio Transistor Maxy - Watt Radio; Torino
  • Dimensions (WHD)
  • 260 x 160 x 70 mm / 10.2 x 6.3 x 2.8 inch
  • Notes

  • Antenna interna per OM ed antena telescopica esterna per MF. Per il funzionamento con l'antenna di un qualsiasi autoveicolo occorre inserire il relativo spinotto nell'apposito ingresso e premere il pulsante "ANT" che esclude le antenne interne e collega l'antenna dell'autoveicolo.
    Per tutti i semiconduttori, Transistor e Diodi è indicata una corrispondenza, molto ben visibile nello schema.
    Il funzionamento a tensione di rete è applicato ad un alimentatore interno che funziona senza alcuna regolazione da 127 a 220V.
    Controllo di tono.

  • Mentioned in
  • -- Schematic (Schemario Radio Autoradio Mangianastri edizioni "Il Rostro" marzo 1971.)
  • Author
  • Model page created by Pier Antonio Aluffi. See "Data change" for further contributors.
