• Paese
• Italy

• Produttore / Marca
• Watt Radio; Torino

• Anno
• 1966 ??

• Categoria
• Televisore (TV) / Monitor

• Radiomuseum.org ID
• 345073

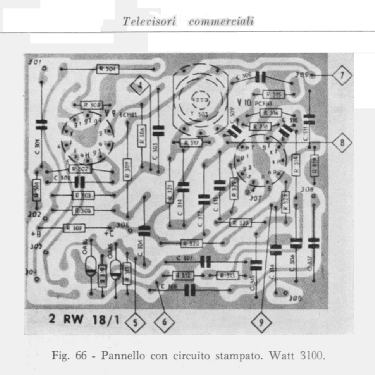

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 14

• Valvole
• PCC189 PCF801 PC88 PC86 PCF201 PCL86 PFL200 ECH81 PCF80 PCL85 PL500 PY88 DY87 A59-11W or A47-11W

• Numero di transistor
• 3

• Semiconduttori
• 1W8213 1W8332 1W8214 OA81 OA81 BY100 OA79 OA79 OA73

• Principio generale
• Supereterodina con stadio RF

• Gamme d'onda
• VHF/UHF (ved. i dettagli nelle note)

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 220 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile)

• Radiomuseum.org
• Modello: Televisore 3100 - Watt Radio; Torino

• Annotazioni

• Televisore in bianco/nero con VHF e UHF. Cinescopio con deflessione 110°.
  Veniva costruito con il cinescopio da 23 pollici A59-11W oppure con il cinescopio da 19 pollici A47-11W.

• Bibliografia
• -- Schematic (“Televisori Commerciali” E. Costa U. Hoepli editore, 1966.)

• Autore
• Modello inviato da Pier Antonio Aluffi. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 194 modelli, di cui 143 con immagini e 148 con schemi.
  Elenco delle radio e altri apparecchi della Watt Radio; Torino
