• Country
• Great Britain (UK)

• Manufacturer / Brand
• Wayne Kerr; New Malden, England

• Year
• 1986 ??

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 157131

• Number of Tubes
• 1

• Valves / Tubes
• C822P4

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 115-230 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org

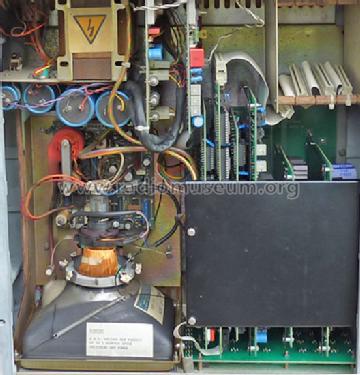

• Model: Precision Inductance Analyzer 3245 - Wayne Kerr; New Malden,

• Shape
• Rack

• Dimensions (WHD)
• 443 x 195 x 470 mm / 17.4 x 7.7 x 18.5 inch

• Notes
• Die mikroprozessor-gesteuerte Messbrücke Wayne Kerr 3245 ist speziell zur einfachen Ermittlung frequenzabhängiger Größen von Induktivitäten und Kapazitäten gebaut.
  Messfunktionen:L/C/Z/R-DC. Beiwerte: Q/D/R
  L-Bereich: 0,9µH-500H, C-Bereich: 50pF-10mF, R-DC Gleichstrom-Widerstand Bereich: 0,2Ohm-5KOhm , DC-Strom Bias: 1mA-1A , Impedanz/AC Z -Bereich: 0,16Ohm-330KOhm , Q-Bereich: 0,1-1300 , D-Bereich: 0,0002-9,999 , Frequenzbereich: 20Hz-300KHz in 42 Schritten. Transformatoren-Messung Übersetzungs-Verhältnis: 1:100 oder 100:1
  Phasen-Winkelmessung möglich. Messverbindung 2, 3,und 4-polig. DC Strom Bias Erweiterung bis 20A mit Typ 3220A.

• Net weight (2.2 lb = 1 kg)
• 16 kg / 35 lb 3.9 oz (35.242 lb)

• Literature/Schematics (1)
• -- Original-techn. papers.

• Author
• Model page created by Rudolf Osterkamp. See "Data change" for further contributors.
