• Year
  • 1961–1964
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 23875
    • alternative name: Württemb. Radio-Ges.mbH; Stuttgart

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 5
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     10 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 130; 155; 220; 240 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Power out
  • 5 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: 119 - Wega, Württembergische Radio-
  • Shape

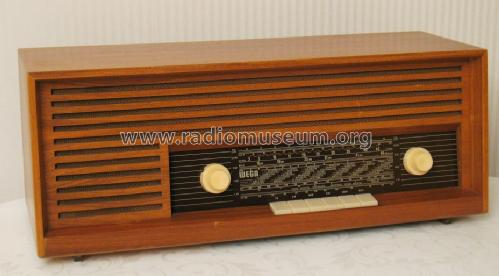

  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 550 x 220 x 220 mm / 21.7 x 8.7 x 8.7 inch
  • Notes
  • 1. Version des Wega 119
  • Net weight (2.2 lb = 1 kg)
  • 6.8 kg / 14 lb 15.6 oz (14.978 lb)
  • Price in first year of sale
  • 289.00 DM
  • External source of data
  • Erb

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Wega,: 119

Threads: 2 | Posts: 5

Sehr geehrter Herr Pfau
Das ihnen vorliegende Modell ist die 1.Version des Wega 119.
Das andere erwähnte Modell ist das Modell Wega119-1 ID = 174227.
Anmerkung:Die 3.Ader im Netzkabel-nicht am Schutzleiter angeschlossen!-ist die
Behelfsantenne.

FMG

Holger Ortmann

Holger Ortmann, 16.May.10

Weitere Posts (2) zu diesem Thema.

Guten Abend, werte Sammlergemeinde,

ich habe hier ein Wega Modell 119 vorliegen,
das - im Gegensatz zu den bereits im Museum
abgebildeten Geräten - einige Abweichungen
aufweist:
1. dunkelbraune Skalenscheibe,
2. dreiadriges Netzkabel, wobei die dritte Ader
   als steckbarer Erdanschluss ausgeführt ist,
3. abweichende Bauteilwerte rund um die EABC80
4. abweichende Bauteilanordnung rund um die EL84
   (Elektrolytkondensatoren),

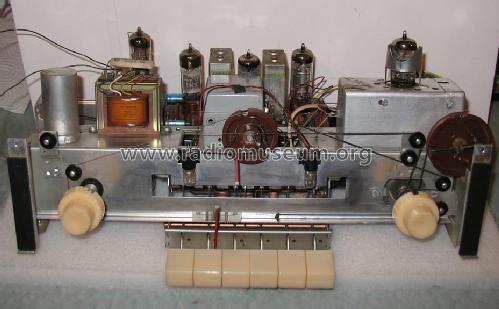

5. Die EL84 sitzt auf der Platine näher an der
   Rückwand. Deshalb ist auch der Ausgangsübertrager
   gerade montiert und nicht schräg,
   wie bei den späteren Geräten.
6. Nicht vorhandene UKW-Innenantenne.

Diese Unterschiede lassen sich grösstenteils auf den von mir
hochgeladenen Bildern im Vergleich zu den bereits
vorhandenen Innenaufnahmen erkennen.
Mein 119 befindet sich im Originalzustand, nichts ist verbastelt.
Die UKW-Antenne war augenscheinlich nie vorhanden, denn es gibt
absolut keine Anzeichen einer ehemaligen Befestigung
(wie z.B. Kleberrückstände, Nagel-Löcher etc.).

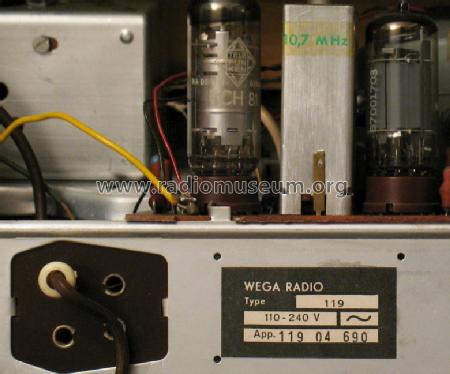

Am Netztransformator ist die Kennzeichnung VIII 61 gestempelt,
daraus schliesse ich auf das Baujahr 1961.
Weitere Datumsmarkierungen waren nicht zu finden.

Aufgrund dieser Fakten halte ich es für sinnvoll, ein weiteres
Modell anzulegen für die Bauzeit 1961/62
und die Bauzeit des bereits vorhandenen Modells auf 1963/64
zu ändern.

Gibt es dafür Zustimmung im Kreise unserer Fachleute?

Beste Sammlergrüsse
Ekkehard Pfau

Ekkehard Pfau, 18.Nov.07

Weitere Posts (3) zu diesem Thema.
