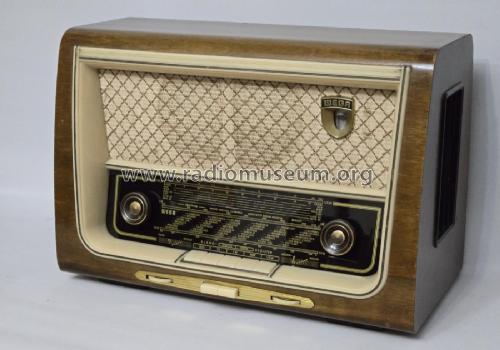

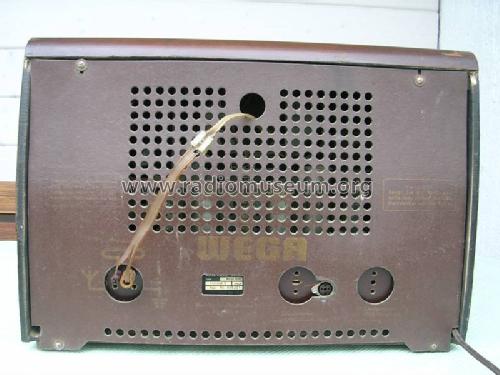

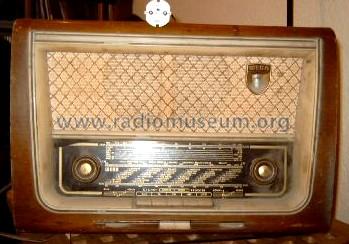

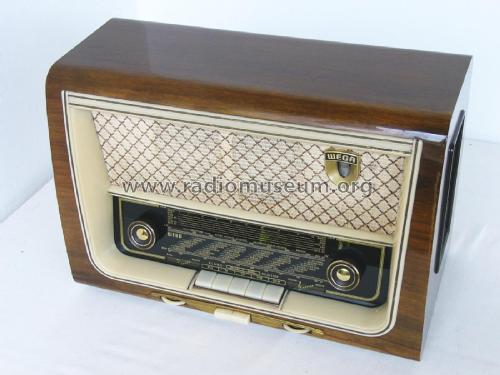

202

Wega, Württembergische Radio-Ges. mbH; Stuttgart, Fellbach

Data
Forum
Pictures
Collections

  • Year
  • 1957/1958
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 21237
    • alternative name: Württemb. Radio-Ges.mbH; Stuttgart

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Main principle
  • Superheterodyne (common); ZF/IF 473/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     12 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 130; 155; 220; 240 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Power out
  • 5 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: 202 - Wega, Württembergische Radio-
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 450 x 310 x 240 mm / 17.7 x 12.2 x 9.4 inch
  • Net weight (2.2 lb = 1 kg)
  • 10 kg / 22 lb 0.4 oz (22.026 lb)
  • Price in first year of sale
  • 249.00 DM
  • External source of data
  • Erb

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

Museums

The model can be seen in the following museums.

 Forum

Forum contributions about this model: Wega,: 202

Threads: 2 | Posts: 3

Sehr geehrtes Forum,

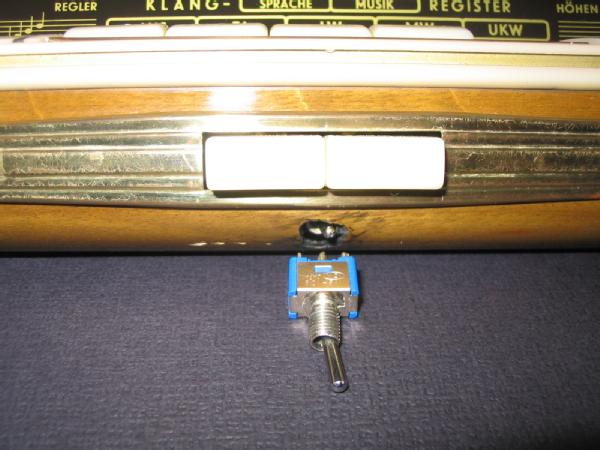

der Netz-Ein-Aus-Tasten-Schalter scheint bei Tastenradios öfters defekt. Entweder er ist immer auf an oder aus. Die interne Schaltmechanik klemmt oder ist gebrochen. So auch hier. Der Schalter ist voll mit dem Wellenschalter-Chassis vernietet und örtlich nicht (mehr) zugänglich bzw. ausbaubar. Nur die Lötkontakte sind gut zugänglich. Kurz: Um das schöne Radio geringstmöglich zu „verschandeln“, kam mir die Idee, mit dem 1-poligen Minikippschalter (250V AC / 2 A), der unterhalb der zwei Sprache-Musik-Tasten im Gerät noch ausreichend berührungsfreien Platz fand (siehe Bild):  Ein 6-mm-Loch genügt, und dann mit 2-Komponentenkleber innen auf‘m Holzboden festkleben (ohne Rädelrad, möglichst flach und/oder genügend Kleber) und dann’n gutes Isolierband darüber….Fällt kaum auf und tut seinen Dienst. Eventuell ist das auch eine Reparatur-Idee für Interessierte und/oder andere Tasten-Radios.

Mit freundlichen Grüßen Dieter Sternal


Dieter Sternal, 07.Apr.23

Weitere Posts (2) zu diesem Thema.

Sehr geehrtes Forum,
anbei möchte ich auf eine kurios erscheinende Besonderheit in diesem Radiogerät hinweisen, nämlich auf die beiden passiven Seitenlautsprecher (vgl Bild):
Die Konstruktion besteht aus einem gefalteten 1.3 mm dicken und steifen Karton. Die eine Seite liegt plan auf dem LS-Gitter/Stoff auf, dann ist der Karton oben rechtwinklig weggebogen mit  einen ca 4 cm breiten Spalt, dann wieder rechtwinklig weitergebogen und verläuft dann quasi exponentiell weitergebogen nach unten zum Anfang des Kartonstreifens.
Interessant ist da noch der ca 8cm x 5 cm große Ausschnitt in dem Teil des Kartons, der auf dem LS-Gitter/Stoff aufliegt, siehe Strich-Skizze im Bild (photographisch leider nicht zu erfassen). Diese Konstruktion als passive Seitenlautsprecher sollte bestimmt den Klang verbessern, hin zu einer Art Raumklang, aber wie? Nach einigem Herumgoogeln denke ich, die Akustiker bei WEGA waren schon damals recht fortschrittlich und haben mit dieser Art Konstruktion einen Vorläufer heutiger Bass-Reflex-Lautsprecher-Systeme geschaffen – so ganz ohne softwaregestützte Rechenmetoden… Mag das sein? Das Radio jedenfalls ist auf UKW sehr gut abstimmbar und klingt m.E. sehr voll und angenehm rund.



Dieter Sternal, 07.Apr.23

Weitere Posts (1) zu diesem Thema.
