• Country
• Germany

• Manufacturer / Brand
• Wega, Württembergische Radio-Ges. mbH; Stuttgart, Fellbach

• Year
• 1958/1959

• Category
• Television Receiver (TV) or Monitor

• Radiomuseum.org ID
• 100915

• • alternative name: Württemb. Radio-Ges.mbH; Stuttgart

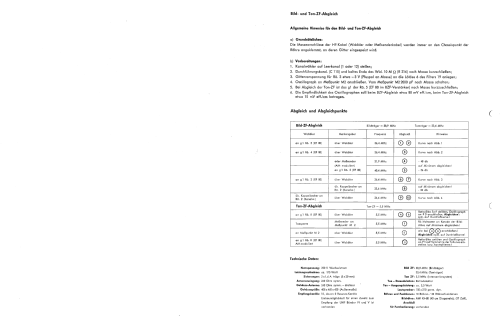

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 18

• Valves / Tubes
• PCC88 PCF82 EF80 EF80 EF80 PCL84 PCF82 EF80 PABC80 PL82 PCF82 EAA91 PCL82 ECC81 PL81 PY83 DY86 AW43-80

• Number of Transistors

• Semiconductors
• E250C350

• Main principle
• Superheterodyne (common); ZF/IF 38900 kHz

• Wave bands
• Wave Bands given in the notes.

• Details
• Remote Control (with wire or wireless)

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical

• Material
• Wooden case

• from Radiomuseum.org
• Model: Vision 709 - Wega, Württembergische Radio-

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 460 x 410 x 420 mm / 18.1 x 16.1 x 16.5 inch

• Notes

• Das Modell Vision 709 ist ein 43er Schwarzweiß-Fernsehgerät mit VHF-Empfangsteil.
  Das mit 18 Röhren bestückte Tischgerät mit der Bildröhre AW43-80 ist im Netzteil mit einem Einweg-Selen-Gleichrichter bestückt, E250C350 (100 x 32 x 21 mm).

• Net weight (2.2 lb = 1 kg)
• 23 kg / 50 lb 10.6 oz (50.661 lb)

• Price in first year of sale
• 838.00 DM

• Source of data
• HdB d.Rdf-& Ferns-GrH 1958/59

• Literature/Schematics (1)
• -- Original-techn. papers.

• Author
• Model page created by Bernd P. Kieck. See "Data change" for further contributors.
