- Country
- Germany
- Manufacturer / Brand
- Werk für Fernmeldewesen (OSW, HF, WF) Berlin, VEB, RFT (Ostd.)
- Year
- 1956 ?
- Category
- Service- or Lab Equipment
- Radiomuseum.org ID
- 273854
-
- alternative name: VEB Werk für Fernsehelektronik
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 5
- Wave bands
- - without
- Power type and voltage
- Alternating Current supply (AC) / 110; 220 Volt
- Loudspeaker
- - - No sound reproduction output.
- Material
- Metal case
- from Radiomuseum.org
- Model: LC-Messer LCM1 - Werk für Fernmeldewesen OSW,
- Shape
- Tablemodel, with any shape - general.
- Dimensions (WHD)
- 310 x 220 x 160 mm / 12.2 x 8.7 x 6.3 inch
- Notes
-
Kombiniertes Messgerät für Induktivitäten (10 nH...10 H) und Kapazitäten (0...300 µF). Tangens-Delta-Bestimmung bei Kondensatoren möglich; diverse Eichmöglichkeiten.
Anzeige der Messwerte über Drehspulinstrument.
- Net weight (2.2 lb = 1 kg)
- 8.7 kg / 19 lb 2.6 oz (19.163 lb)
- Author
- Model page created by Michael Mischke. See "Data change" for further contributors.
- Other Models
-
Here you find 58 models, 48 with images and 27 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Werk für Fernmeldewesen (OSW, HF, WF) Berlin, VEB, RFT (Ostd.)
Collections
The model LC-Messer is part of the collections of the following members.
Forum contributions about this model: Werk für: LC-Messer LCM1
Threads: 1 | Posts: 1
Guten Tag,
ich habe in den letzten Wochen ein LCM1 restauriert, anfänglich auch ohne einen Schaltplan zur Verfügung zu haben. Die dabei gewonnenen Erkenntnisse möchte ich gerne anderen Interessierten zukommen lassen, da die Datenlage im Netz zu diesem Gerät doch recht dürftig ist.
Folgendes kann ich zur Verfügung stellen:
- eine Aufstellung der Werte fast aller Bauteile (im Schaltplan sind nur die Bezeichner der Bauteile vorhanden, keine Stückliste)
- Fotos mit der Lage von wichtigen Bauteilen
- eine Übersicht über die Messfrequenzen und Abgleichmöglichkeiten für die einzelnen Messbereiche
- ein Spice-Modell des Messverstärkers - ich habe es erstellt um die Funktionsweise dieses Schaltungsteiles besser zu verstehen

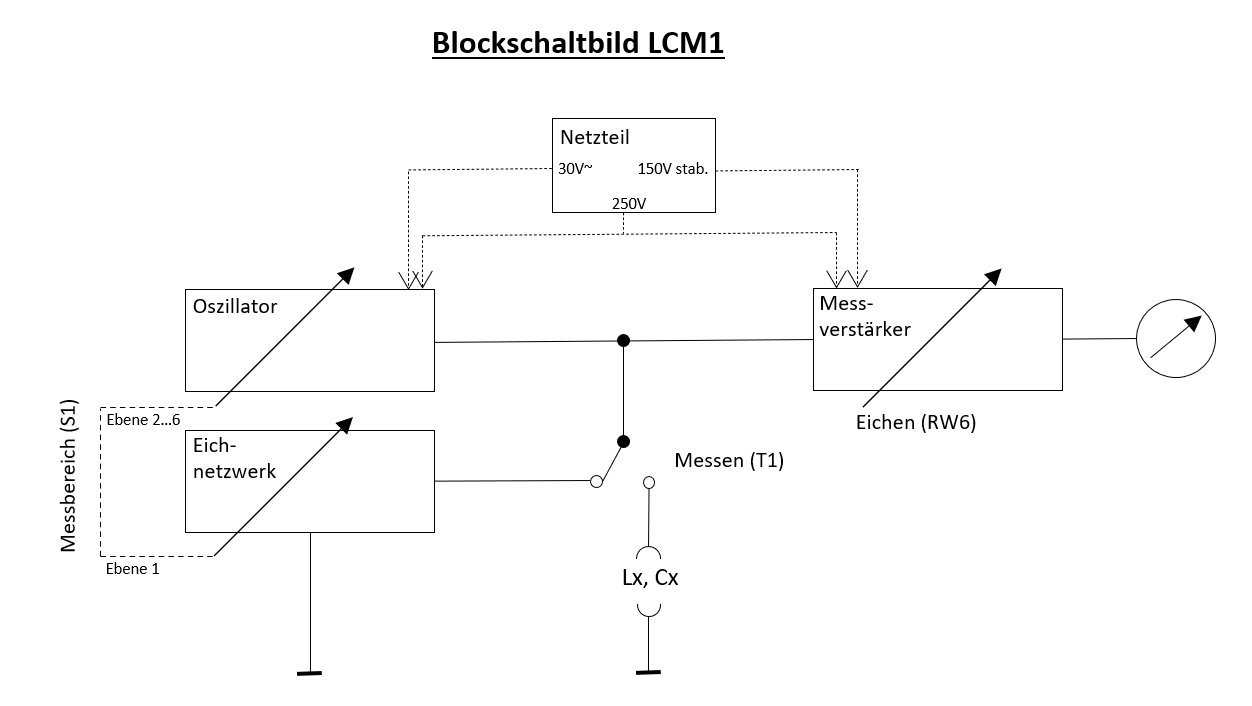

- ein einfaches Blockschaltbild
Den Namen der für das Spicemodell notwendigen Dateien musste ich für den upload zum Teil ändern. Bitte wie folgt vor der Verwendung umbenennen:
"pentodeStl.asc" bitte umbenennen in "pentode_stl.asy"
"TubeLibrary.asc" bitte umbenennen in "TubeLibrary.lib"
Ich hoffe hiermit, anderen Einsteigern in das Gerät etwas helfen zu können!
Steffen Lutz
Attachments
- LCM1_Auflistung_Bauteile (38 KB)
- LCM1_Messbereiche_Bauteile (61 KB)
- LCM1-Blockschaltbild (31 KB)
- Spicemodell Intstrumententreiber LCM1 (6 KB)
- Modellbibliothek für Spicemodell - bitte noch umbenennen (45 KB)
- Symboldatei EF80 für Spicemodell - bitte noch umbenennen (1 KB)
Steffen Lutz, 16.Apr.20
