• Land
• USA

• Hersteller / Marke
• Westinghouse El. & Mfg. Co. - see also Canadian W.

• Jahr
• 1959

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 72308

• • anderer Name: Westinghouse El. Int.

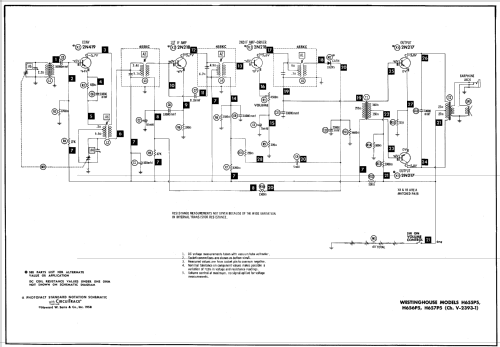

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Transistoren
• 5

• Halbleiter
• 2N219 2N218 2N218 2N217 2N217

• Hauptprinzip
• ZF/IF 455 kHz; 1 NF-Stufe(n)

• Anzahl Kreise
• 5 Kreis(e) AM

• Wellenbereiche
• Mittelwelle, keine anderen.

• Betriebsart / Volt

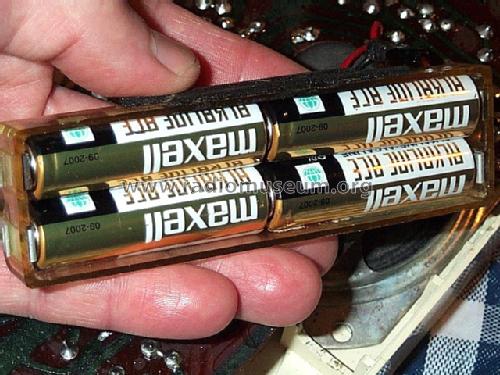

• Trockenbatterien / 4 x AA 1.5 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 3.5 inch = 8.9 cm

• Material
• Plastikgehäuse (nicht Bakelit), Thermoplast

• von Radiomuseum.org

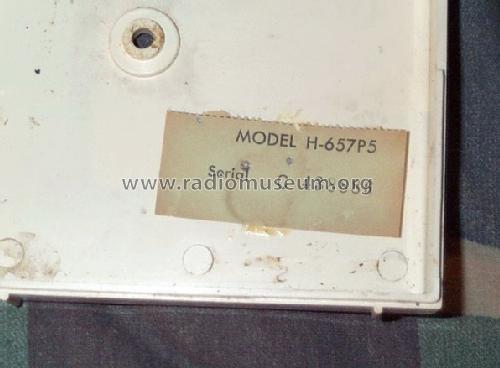

• Modell: H-657P5 Ch= V-2393-1 - Westinghouse El. & Mfg. Co. -

• Form
• Kleines Reisegerät oder «Taschengerät» < 20 cm.

• Abmessungen (BHT)
• 4 x 7 x 1.875 inch / 102 x 178 x 48 mm

• Bemerkung

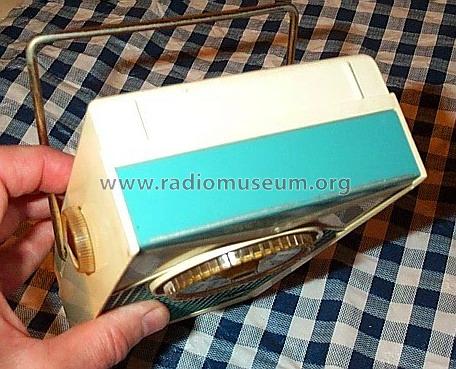

• The Westinghouse Model H-657P5 is a Battery Operated Vertical Shirtpocket AM Transistor.
  (In Sams' schematic is shown 2N419 as mixer / oscillator - this is an error. We suggest a 2N219 instead.)

  The following models are identical except for cabinet color.

  Model	Cabinet Color
  H-655P5	White/Charcoal
  H-656P5	White/Red
  H-657P5	White/Turquoise



• Schaltungsnachweis
• Beitman Radio Diagrams Vol. 19, 1959

• Literaturnachweis
• Collector's Guide To TrR1 Bunis trans.94 (1996, page 301)

• Literatur/Schema (1)
• Photofact Folder, Howard W. SAMS (Date 5-59, Set 443, Folder 17)

• Autor
• Modellseite von Hinrich Grensemann † 15.5.16 angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
