H-788C21 Ch= V-2249-1 V-2180-12

Westinghouse El. & Mfg. Co. - see also Canadian W.

Daten

Forum

Bilder

Sammlungen

Land
USA

Hersteller / Marke
Westinghouse El. & Mfg. Co. - see also Canadian W.

Jahr
1953

Kategorie
Fernseh-Empfänger mit Radio evtl. Komb.m.Ton-/Bildsp.

Radiomuseum.org ID
218821

- anderer Name: Westinghouse El. Int.

Bilder
Schaltpläne

H-788C21 Ch= V-2249-1 V-2180-12; Westinghouse El. & (ID = 1258389) Fernseh-R — Westinghouse El. & H-788C21 Ch= V-2249-1 V-2180-12 (3)

H-788C21 Ch= V-2249-1 V-2180-12; Westinghouse El. & (ID = 1258390) Fernseh-R — Westinghouse El. & H-788C21 Ch= V-2249-1 V-2180-12 (3)

H-788C21 Ch= V-2249-1 V-2180-12; Westinghouse El. & (ID = 1258391) Fernseh-R — Westinghouse El. & H-788C21 Ch= V-2249-1 V-2180-12 (3)

H-788C21 Ch= V-2249-1 V-2180-12; Westinghouse El. & (ID = 1258392) Fernseh-R — Westinghouse El. & H-788C21 Ch= V-2249-1 V-2180-12 (3)

H-788C21 Ch= V-2249-1 V-2180-12; Westinghouse El. & (ID = 1258393) Fernseh-R — Westinghouse El. & H-788C21 Ch= V-2249-1 V-2180-12 (3)

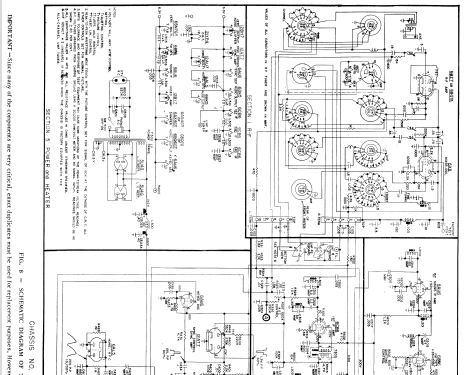

H-788C21 Ch= V-2249-1 V-2180-12; Westinghouse El. & (ID = 1258394) Fernseh-R — Westinghouse El. & H-788C21 Ch= V-2249-1 V-2180-12 (3)

H-788C21 Ch= V-2249-1 V-2180-12; Westinghouse El. & (ID = 1258395) Fernseh-R — Westinghouse El. & H-788C21 Ch= V-2249-1 V-2180-12 (3)

H-788C21 Ch= V-2249-1 V-2180-12; Westinghouse El. & (ID = 1258396) Fernseh-R — Westinghouse El. & H-788C21 Ch= V-2249-1 V-2180-12 (3)

H-788C21 Ch= V-2249-1 V-2180-12; Westinghouse El. & (ID = 1258397) Fernseh-R — Westinghouse El. & H-788C21 Ch= V-2249-1 V-2180-12 (3)

H-788C21 Ch= V-2249-1 V-2180-12; Westinghouse El. & (ID = 1258398) Fernseh-R — Westinghouse El. & H-788C21 Ch= V-2249-1 V-2180-12 (3)

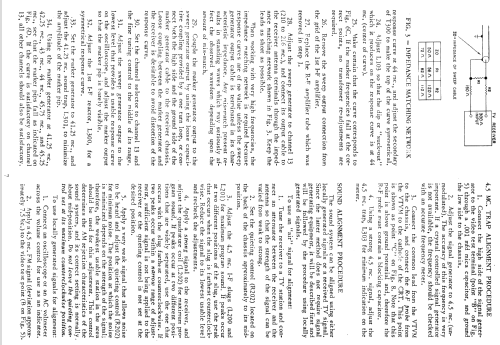

H-788C21 Ch= V-2249-1 V-2180-12; Westinghouse El. & (ID = 1258399) Fernseh-R — Westinghouse El. & H-788C21 Ch= V-2249-1 V-2180-12 (3)

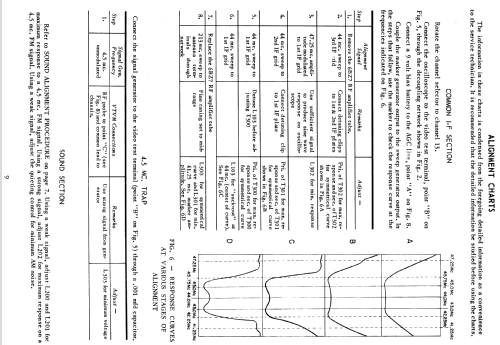

H-788C21 Ch= V-2249-1 V-2180-12; Westinghouse El. & (ID = 1258400) Fernseh-R — Westinghouse El. & H-788C21 Ch= V-2249-1 V-2180-12 (3)

H-788C21 Ch= V-2249-1 V-2180-12; Westinghouse El. & (ID = 1258401) Fernseh-R — Westinghouse El. & H-788C21 Ch= V-2249-1 V-2180-12 (3)

H-788C21 Ch= V-2249-1 V-2180-12; Westinghouse El. & (ID = 1258402) Fernseh-R — Westinghouse El. & H-788C21 Ch= V-2249-1 V-2180-12 (3)

H-788C21 Ch= V-2249-1 V-2180-12; Westinghouse El. & (ID = 1258403) Fernseh-R — Westinghouse El. & H-788C21 Ch= V-2249-1 V-2180-12 (3)

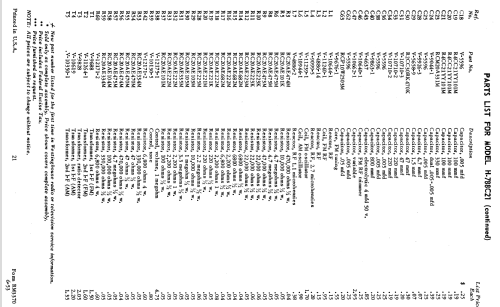

H-788C21 Ch= V-2249-1 V-2180-12; Westinghouse El. & (ID = 1258404) Fernseh-R — Westinghouse El. & H-788C21 Ch= V-2249-1 V-2180-12 (3)

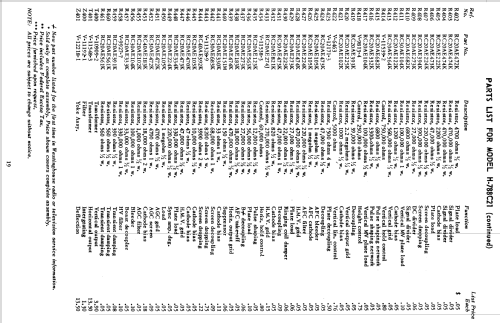

H-788C21 Ch= V-2249-1 V-2180-12; Westinghouse El. & (ID = 1258405) Fernseh-R — Westinghouse El. & H-788C21 Ch= V-2249-1 V-2180-12 (3)

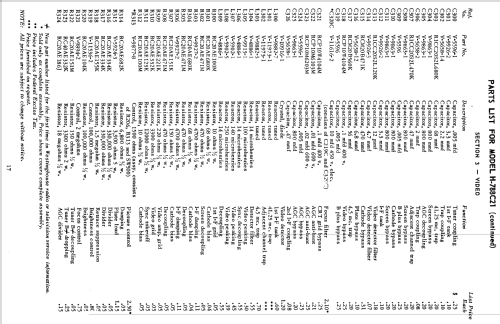

H-788C21 Ch= V-2249-1 V-2180-12; Westinghouse El. & (ID = 1258406) Fernseh-R — Westinghouse El. & H-788C21 Ch= V-2249-1 V-2180-12 (3)

H-788C21 Ch= V-2249-1 V-2180-12; Westinghouse El. & (ID = 1258407) Fernseh-R — Westinghouse El. & H-788C21 Ch= V-2249-1 V-2180-12 (3)

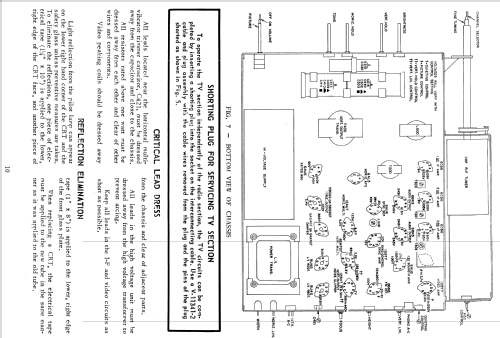

H-788C21 Ch= V-2249-1 V-2180-12; Westinghouse El. & (ID = 1258408) Fernseh-R — Westinghouse El. & H-788C21 Ch= V-2249-1 V-2180-12 (3)

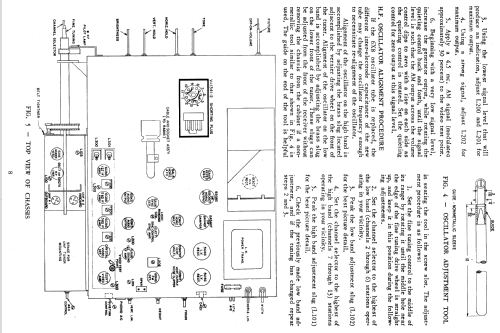

H-788C21 Ch= V-2249-1 V-2180-12; Westinghouse El. & (ID = 1258409) Fernseh-R — Westinghouse El. & H-788C21 Ch= V-2249-1 V-2180-12 (3)

H-788C21 Ch= V-2249-1 V-2180-12; Westinghouse El. & (ID = 1258410) Fernseh-R — Westinghouse El. & H-788C21 Ch= V-2249-1 V-2180-12 (3)

H-788C21 Ch= V-2249-1 V-2180-12; Westinghouse El. & (ID = 1258411) Fernseh-R — Westinghouse El. & H-788C21 Ch= V-2249-1 V-2180-12 (3)

H-788C21 Ch= V-2249-1 V-2180-12; Westinghouse El. & (ID = 1258412) Fernseh-R — Westinghouse El. & H-788C21 Ch= V-2249-1 V-2180-12 (3)

H-788C21 Ch= V-2249-1 V-2180-12; Westinghouse El. & (ID = 1258413) Fernseh-R — Westinghouse El. & H-788C21 Ch= V-2249-1 V-2180-12 (3)

H-788C21 Ch= V-2249-1 V-2180-12; Westinghouse El. & (ID = 1258414) Fernseh-R — Westinghouse El. & H-788C21 Ch= V-2249-1 V-2180-12 (3)

H-788C21 Ch= V-2249-1 V-2180-12; Westinghouse El. & (ID = 1238849) Fernseh-R — Westinghouse El. & H-788C21 Ch= V-2249-1 V-2180-12 (2)
Picture from Westinghouse datasheet

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

Technische Daten

Anzahl Röhren
29

Hauptprinzip
Superhet allgemein

Wellenbereiche
Wellen in den Bemerkungen.

Spezialitäten
Plattenwechsler

Betriebsart / Volt
Wechselstromspeisung / 105-120 Volt

Lautsprecher
Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 10 inch = 25.4 cm

Belastbarkeit / Leistung
6 W (Qualität unbekannt)

Material
Gerät mit Holzgehäuse

von Radiomuseum.org
Modell: H-788C21 Ch= V-2249-1 V-2180-12 - Westinghouse El. & Mfg. Co. -

Form
Standgerät: allgemein.

Bemerkung
The Westinghouse H-788C21 is a combination 21" b/w Television, AM/FM receiver, Audio Amplifier, Record Changer and Speaker. The TV is equipped with US standard VHF tuner channels 2 thru 13. Uses TV chassis V-2249-1, AM/FM chassis V-2180-12, VHF tuner V-11794-1 and picture tube 21YP4. Also uses record changer V-9840. AM tuning range is 540 to 1600 kHz, FM tuning range is 88 to 108 MHz. Cabinet is Mahogany.

Literatur/Schema (1)
- - Manufacturers Literature (Westinghouse Datasheets RM3370 RM4030)

Autor
Modellseite von John Kusching angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
