• Land
• USA

• Hersteller / Marke
• Westinghouse El. & Mfg. Co. - see also Canadian W.

• Jahr
• 1964

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 139012

• • anderer Name: Westinghouse El. Int.

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 6

• Röhren
• 12DT8 12BE6 12BA6 12BA6 14GT8 50C5

• Hauptprinzip
• Super mit HF-Vorstufe; ZF/IF 455/10700 kHz; 2 NF-Stufe(n)

• Anzahl Kreise
• 6 Kreis(e) AM     8 Kreis(e) FM

• Wellenbereiche
• Mittelwelle und UKW (FM).

• Betriebsart / Volt
• Wechselstromspeisung / 105 - 120 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 4 inch = 10.2 cm

• von Radiomuseum.org
• Modell: H-871N6A Ch= V2428-8 - Westinghouse El. & Mfg. Co. -

• Form
• Tischgerät mit integrierter Uhr (Uhrenradio, Radiowecker).

• Bemerkung
• Diode Rectifier.
  Color=Front-Charcoal, Cabinet Shell-Walnut
  The Westinghouse Model H-871N6A is a 6 Tube AM-FM Receiver with Crystal-Clock.

• Literatur/Schema (1)

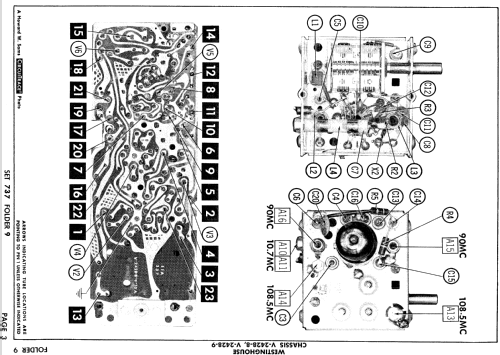

• Photofact Folder, Howard W. SAMS (Date 2-65, Set 737, Folder 9)

• Autor
• Modellseite von Egon Penker angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
