Pegelindikator WA 09

Wisi (Wilh. Sihn); Niefern bei Pforzheim

Datos
Foro
Imágenes
Colecciones

  • Año
  • 1991
  • Categoría
  • Aparato de medida y servicio (Equipo de laboratorio).
  • Radiomuseum.org ID
  • 310287
    • Brand: Sihn jr., Wilhelm; Niefern

 Especificaciones técnicas

  • Numero de transistores
  • Hay semiconductores.
  • Gama de ondas
  • Bandas de recepción puestas en notas.
  • Tensión de funcionamiento
  • Baterías recargables o pilas / 9 Volt
  • Altavoz
  • - - No hay salida de sonido.
  • Material
  • Plástico moderno (Nunca bakelita o catalina)
  • de Radiomuseum.org
  • Modelo: Pegelindikator WA 09 - Wisi Wilh. Sihn; Niefern bei
  • Forma
  • Portátil de bolsillo , menor de 20cm.
  • Ancho, altura, profundidad
  • 85 x 146 x 31 mm / 3.3 x 5.7 x 1.2 inch
  • Anotaciones

  • Bei dem Messgerät WISI WA-09 handelt es sich um einen batteriebetriebenen selektiven Pegelindikator, mit dem HF-Pegel auf den folgenden Bändern gemessen werden können:

    • VHF I - FM
    • USB / VHF III / OSB
    • UHF IV - V

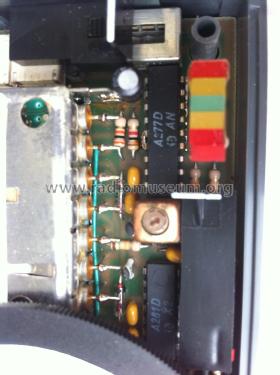

    Die Ausgabe des gesuchten Signalpegels erfolgt nicht direkt durch eine optische Anzeige (S-Meter oder LED-Kette) sondern indirekt durch Vergleich der vom Signal nach Demodulation erzeugten Richtspannung mit einer einstellbaren Referenzspannung. Der Ausgang des hierfür verwendeten Komparators steuert je nach Spannungsunterschied eine von 5 LEDs an: rot (+), gelb, grün, gelb, rot (-). Die Referenzspannung wird mit Hilfe des grünen seitlichen Rändelrades so lange variiert bis die grüne LED leuchtet -> Komparator-Null. Da die Höhe der so eingestellten Referenzspannung ein direktes Maß für den Signalpegel ist, kann man die Position des Referenzspannungsreglers direkt in "dBµV" eichen (vertikale Skala) .

    Sollte der Signalspannungspegel über 85 dBµV liegen, kann man den Regelbereich der Referenzspannung durch Drücken des Tasters "Level +20 dB" erweiteren. Zum abgelesenen Signalpegel müssen dann 20 dB addiert werden.

  • Peso neto
  • 0.240 kg / 0 lb 8.5 oz (0.529 lb)
  • Autor
  • Modelo creado por Harald Giese. Ver en "Modificar Ficha" los participantes posteriores.
