• Country
• Poland

• Manufacturer / Brand
• Unitra ZRK, Zaklady Radiowe im. M. Kasprzaka

• Year
• 1970–1977 ?

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 114171

• • Brand: Unitra

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 9

• Semiconductors
• BC109 BC527 BC528 BC527 BC527 BC527 BC527 AD161 AD162

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Tape Recorder

• Power type and voltage
• Alternating Current supply (AC) / 110; 127; 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical

• Power out
• 4 W (unknown quality)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org

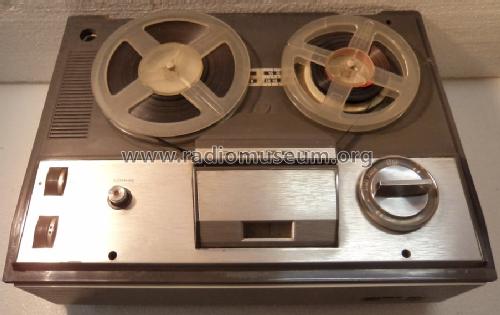

• Model: ZK120T - Unitra ZRK, Zaklady Radiowe im

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 395 x 175 x 290 mm / 15.6 x 6.9 x 11.4 inch

• Notes

• Zweispur; Bandgeschwindigkeit: 9,53 cm/s,
  Übertragungsbereich: 40···12500 Hz,
  Eingänge für: Mikrofon, Plattenspieler, Radio.
  Ausgänge: Zweitlautsprecher, Überspielausgang,
  Bedienung mittels 1-Knopf-Drehschalter
  Lizenz: Grundig, Parallelgerät zu Grundig TK120 de Luxe .

  Siehe auch Vorgänger "ZK-120" (Röhrengerät) und Nachfolger  4-Spur-Gerät "ZK-140T"

  In "RFT Servicemitteilung 1985 Nr.04" Seite-4 Pkt.5 wird erläutert, dass der Indikator nicht mehr an die Werkstätten geliefert werden kann und ein LED-Indikator als Ersatz in Produktion geht.

  Das Gerät wurde auch in der DDR für 650.- Mark verkauft.

  Later models had not voltage switch, operation on 220V only.

• Net weight (2.2 lb = 1 kg)
• 7.8 kg / 17 lb 2.9 oz (17.181 lb)

• Literature/Schematics (1)
• Magnetofony 2, 1971-1975, Bozdech J.

• Literature/Schematics (2)
• -- Original-techn. papers. (RFT Servicemitteilung 1985 Nr.04)

• Author
• Model page created by Wolfgang Lill. See "Data change" for further contributors.
