• Country
• Poland

• Manufacturer / Brand
• Unitra ZRK, Zaklady Radiowe im. M. Kasprzaka

• Year
• 1976 ?

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 88875

• • Brand: Unitra

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 28

• Semiconductors
• BC413 BC413 BC148 BC148 BC107 BC413 BC413 BC148 BC148 BC107 BC108 BC108 BC107 BC107 BC107 BC107 BC107 BC107 BC107 BC140 BC160 BD254 BD254 BC107 BC140 BC160 BD254 BD254

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Tape Recorder

• Power type and voltage
• Alternating Current supply (AC) / 110/220 Volt

• Loudspeaker
• 2 Loudspeakers

• Material
• Various materials

• from Radiomuseum.org

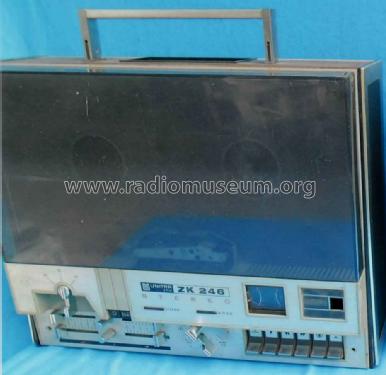

• Model: ZK246-2 - Unitra ZRK, Zaklady Radiowe im

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 545 x 180 x 370 mm / 21.5 x 7.1 x 14.6 inch

• Notes

• Das Tonbandgerät ZK246-2 hat 2 Bandgeschwindigkeiten (9,53 cm/s und 19,05 cm/s). Im Vergleich zur ersten Version hat die Endstufe Si-Transistoren erhalten und die Klangregelung wurde geändert. Frequenzgang 40 - 18000 Hz bei 19,05 cm/s, Anschlüsse für TA / TB, Mikrofon und externe Lautsprecher.

  Siehe auch die frühere Version ZK246 mit unterschiedlicher Gestaltung der Frontplatte (Logo, Betriebsartschalter). Das Gerät wurde auch von Tesla mit der gleichen Ausstattung vertrieben (siehe ZK246 ANP.810) sowie durch die Firma Brandt mit französischer Beschriftung als EBS-181.

• Net weight (2.2 lb = 1 kg)
• 11 kg / 24 lb 3.7 oz (24.229 lb)

• Price in first year of sale
• 1,800.00 Mark

• Source of data
• -- Original-techn. papers.

• Mentioned in
• Sortimentskatalog Elektroakustik (DDR, 1976)

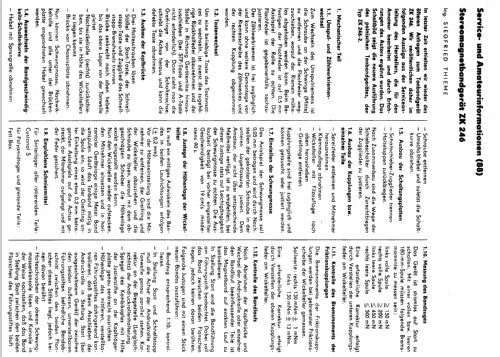

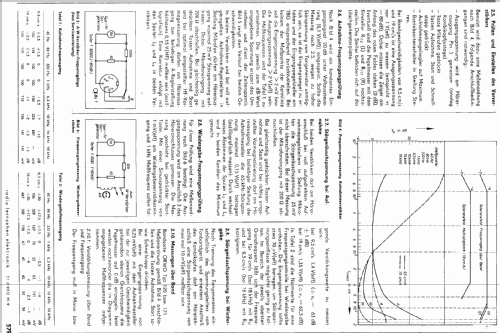

Servicemitteilung 7/74

229 KB

• Documents regarding this model

• Author
• Model page created by Wolfgang Lill. See "Data change" for further contributors.
