Allwellenempfänger Uster E41

Zellweger AG; Uster

Data
Forum
Pictures
Collections

  • Year
  • 1941–1945
  • Category
  • Commercial Receiver (may include amateur bands)
  • Radiomuseum.org ID
  • 86570

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 12
  • Main principle
  • Superheterodyne (common); ZF/IF 70/465 kHz
  • Wave bands
  • Broadcast, Long Wave and more than two Short Wave bands.
  • Power type and voltage
  • Line / Batteries (any type) / 110; 125; 145; 220; 250; (6) Volt
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Allwellenempfänger Uster E41 - Zellweger AG; Uster
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 405 x 200 x 335 mm / 15.9 x 7.9 x 13.2 inch
  • Notes

  • Allwellenempfänger Uster E41: Frequenzbereich 100 kHz bis 60 MHz, Telephonie (A3), Telegraphie (A1) und SSB-Empfang (nur USB, A3J).

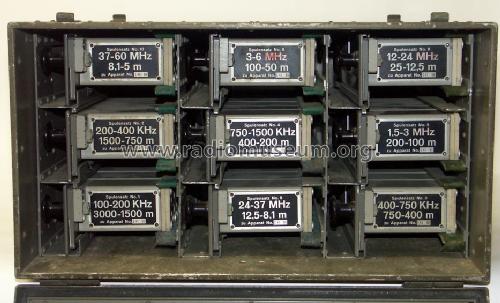

    Der Frequenzwechsel erfolgt durch Einstecken von einem von 10 Spulensätzen (analog dem National HRO), dabei werden die ZF's durch diese umgeschaltet: Beim Empfangsbereich 100 bis 750 kHz = ZF 70 kHz, dito Bereich 750 bis 12MHz = ZF 465 kHz. Über 12 MHz Doppelsuper. Die ersten beiden Röhren arbeiten dann nicht mehr als HF-Verstärker, sondern die eine als erste Mischröhre, die andere als erste Hilfsoszillatorröhre. Die erste gebildete ZF ist dann variabel (3 MHz bis 6.35 MHz respektive 3.25 MHz bis 5,25 MHz; 465 kHz).

    Einsatz in der Schweizer Armee in verschiedenen Varianten:

    • als eigenständiger Allwellenempfänger Uster / E41
      Stationsuhr rechts neben dem Spuleneinschub, resp. bei fehlen vier Löcher
    • als Empfänger der Fahrbar Leichten Funkstation FL 40
      keine Uhr, Erdbuchse rechts neben dem Spuleneinschub
    • als Empfänger der Kurz-Lang-Station 43 / KL 43
      Uhr rechts neben dem Spuleneinschub, teils Abstimmknopf mit Feintrieb
  • Net weight (2.2 lb = 1 kg)
  • 16 kg / 35 lb 3.9 oz (35.242 lb)
  • Source of data
  • -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
  • Author
  • Model page created by Alexander Küffer. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Allwellenempfänger Uster is part of the collections of the following members.

Museums

The model Allwellenempfänger Uster can be seen in the following museums.

 Forum

Forum contributions about this model: Zellweger AG; Uster: Allwellenempfänger Uster E41

Threads: 1 | Posts: 2

Bei der Durchsicht der Bilder sind zwei Varianten aufgefallen:

- beim Gerät von Hrn. Küffer befindet sich der Erdanschluss in der rechten oberen Frontplattenecke, neben der Skala

- bei meinem Gerät finden sich in der rechten oberen Ecke mehrere Bohrungen zur Aufnahme einer Stationsuhr, vier kleine Löcher in den Ecken und ein grösseres sowie zwei kleine im Zentrum; der Erdanschluss befindet sich bei dieser Variante rechts neben dem Metallbügel / Griff, rechts oberhalb der Kopfhöreranschlüsse.

Im Bildarchiv bei der IgUem finden sich auf den Bildern auch die zwei Varianten, leider habe ich kein Bild von einem Gerät mit Stationsuhr gefunden.
Ich vermute, die Stationsuhr wurde nur auf den als eigenständige Empfänger eingesetzten Geräten angebracht (evtl. die Uhr mit viereckigem Flansch), die Geräte zum EInsatz in der Station FL40 brauchten wohl keine eigene Uhr, da ja auf dem Sender eine Stationsuhr befestigt war.

Dies allerdings nur eine Hypothese, ich wäre froh, wenn wir sie durch Bildmaterial oder eigene Anschauung untermauern könnten.
Lieber Gruss Martin Bösch

Martin Bösch, 27.Mar.11
