• Land
• USA

• Hersteller / Marke
• Zenith Radio Corp.; Chicago, IL

• Jahr
• 1959 ?

• Kategorie
• Fernseh-Empfänger/Monitor

• Radiomuseum.org ID
• 151458

• • anderer Name: Chicago Radio Lab

• Anzahl Röhren
• 16

• Röhren
• 6BK7B 6EA8 6BZ6 6BZ6 6BZ6 6AW8A 6BU8 6BN6 6AQ5A 6CY7 6GH8 6DQ6A 6AX4GTB 1K3 5U4GB 14AUP4 or 17CRP4

• Wellenbereiche
• Wellen in den Bemerkungen.

• Betriebsart / Volt
• Wechselstromspeisung / 110 - 120 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch)

• von Radiomuseum.org

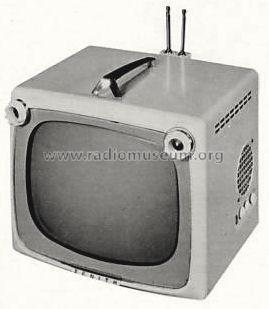

• Modell: E1416G E1801B E1801L E1803C E1803L [Ch= 16E20] - Zenith Radio Corp.; Chicago,

• Bemerkung
• Channels 2 thru 13 VHF 14 thru 83 UHF. Sams photofact set 493 folder 2 date 7-60 features the Zenith models E1416G, E1801B, E1803C, E1803L with chassis 16E20, the models E1416GU, E1801BU, E1801LU, E1803CU, E1803LU with chassis 16E20U as the same schematic.

• Literatur/Schema (1)

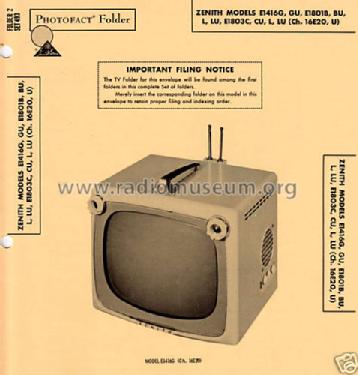

• Photofact Folder, Howard W. SAMS (Set 493 folder 2 date 7-60)

• Autor
• Modellseite von Peter Hoddow angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
