• País
• Estados Unidos

• Fabricante / Marca
• Zenith Radio Corp.; Chicago, IL

• Año
• 1959 ?

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 139887

• • alternative name: Chicago Radio Lab

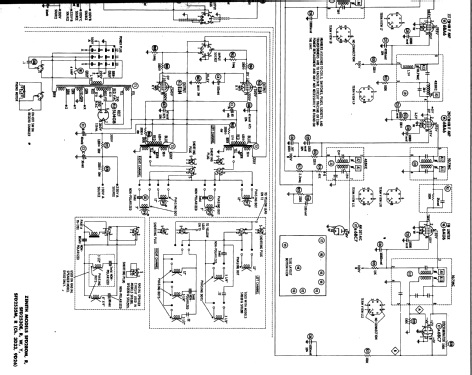

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 12

• Válvulas
• 6BJ6 12AT7 6AB4 6BA6 6BA6 6AU6 6BC7 ECC83 12AU7 EL84 EL84 5U4GB

• Principio principal
• Superheterodino en general; ZF/IF 455 kHz

• Gama de ondas
• OM y FM

• Especialidades
• Tocadiscos con cambiador autom.

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 110 - 120 Volt

• Altavoz
• 4 Altavoces

• Material
• Madera

• de Radiomuseum.org
• Modelo: SFD2530R Ch= 9D26 Ch= 3D32 - Zenith Radio Corp.; Chicago,

• Forma
• Consola baja, patas más cortas del 50%.

• Anotaciones
• AC operated AM - FM tuner with stereo preamplifier, stereo amplifier and 4 speed automatic record changer. Sams photofact set 503 folder 18 date 10-60 features the Zenith models SFD280M, SFD280R, SFD2530E, SFD2530R, SFD2530W, SFD2530Y, SFD2535M and SFD2535R as the same schematic.

• Documentación / Esquemas (1)

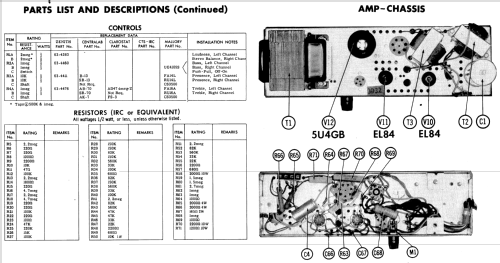

• Photofact Folder, Howard W. SAMS (Set 503 folder 18 date 10-60)

• Autor
• Modelo creado por Peter Hoddow. Ver en "Modificar Ficha" los participantes posteriores.
