Z3014RU Ch= 22Z20QU

Zenith Radio Corp.; Chicago, IL

Dati

Forum

Immagini

Collezioni

Paese
USA (Stati Uniti d'America)

Produttore / Marca
Zenith Radio Corp.; Chicago, IL

Anno
1956/1957

Categoria
Televisore (TV) / Monitor

Radiomuseum.org ID
266648

- alternative name: Chicago Radio Lab

Immagini
Schemi

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1843772) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (3)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1843773) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (3)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1843774) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (3)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1843775) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (3)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1843776) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (3)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1843777) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (3)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1843778) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (3)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1843779) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (3)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1843781) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (3)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1843782) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (3)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1843783) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (3)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1843784) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (3)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1843785) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (3)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1843786) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (3)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1843787) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (3)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1843788) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (3)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1843789) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (3)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1843790) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (3)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1843791) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (3)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1843792) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (3)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1843793) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (3)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1843794) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (3)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1843795) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (3)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1843796) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (3)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1843797) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (3)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1843798) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (3)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1843799) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (3)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1843800) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (3)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1843801) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (3)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1843802) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (3)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 1996735) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (2)

Z3014RU Ch= 22Z20QU; Zenith Radio Corp.; (ID = 2044513) Televisore — Zenith Radio Corp.; Z3014RU Ch= 22Z20QU (2)

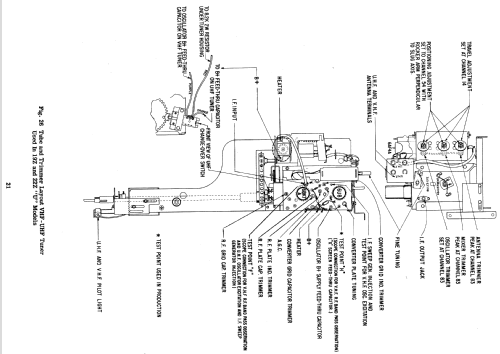

Picture from service manual.

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

Specifiche tecniche

Numero di tubi
23

Valvole
6BK7A 6AF4 6U8 3CB6 3CB6 3CB6 12BY7 6AU6 6BN6 12AX7 6AQ5 6AQ5 12AX7 6BE6 6BX7 6CN7 6SN7GT 6CD6GA 1B3GT 6AU4GT 5U4GA or 5U4GB 5U4GA or 5U4GB 21ACP4A

Principio generale
Supereterodina con stadio RF

Gamme d'onda
VHF/UHF (ved. i dettagli nelle note)

Tensioni di funzionamento
Alimentazione a corrente alternata (CA) / 60 cycles, 110-120 Volt

Altoparlante
AP magnetodinamico (magnete permanente e bobina mobile)

Potenza d'uscita
6 W (9 W max.)

Radiomuseum.org
Modello: Z3014RU Ch= 22Z20QU - Zenith Radio Corp.; Chicago,

Forma
Console di qualsiasi tipo

Annotazioni
The Zenith Z3014RU is a 21" b/w TV with US standard VHF Tuner channels 2 thru 13, 14 thru 83 UHF. Equipped with chassis 22Z20QU and picture tube 21ACP4A.

The suffix "Q" following the chassis number indicates that the TV is equipped with Zenith Space Command remote control.

Letteratura / Schemi (1)
Photofact Folder, Howard W. SAMS (Set 340, folder 21 dated 12-56)

Letteratura / Schemi (2)
- - Manufacturers Literature (Zenith 1957 Television Receivers Service Manual TV-17 Dated 5-29-56)

Autore
Modello inviato da John Kusching. Utilizzare "Proponi modifica" per inviare ulteriori dati.
