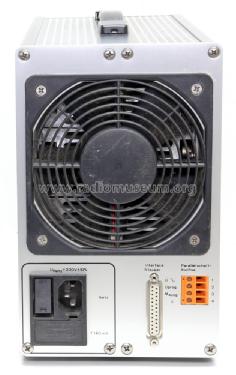

Elektronische DC Last ELA500

Zentro-Elektrik; Pforzheim

Data
Forum
Pictures
Collections

  • Year
  • 2005 ?
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 231285

 Technical Specifications

  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 230 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Elektronische DC Last ELA500 - Zentro-Elektrik; Pforzheim
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 250 x 220 x 440 mm / 9.8 x 8.7 x 17.3 inch
  • Notes

  •  Die Elektronische Last Ela500 arbeitet als "elektronisch geregelter Widerstand" für
     Gleichspannung.
     Lastgleichspannung: 1-75V.
     Lastgleichstrom:        0-99A.
     Ausgangsleistung:     500W.
     Regelgenauigkeit: < 0,1% I max
     Schutz-u.Kontrolleinrichtungen:Überlastschutz,Überspannungsschutz,Thermischer
     Schutz,Verpolschurtz.
     Steuer-,Bedien-und Anzeigeelemente manuel einstellbar:Strom und Widerstand je
     2 Grenzwerte (oberer und unterer)
     Pulsgenerator I, R : Mit je 1 Potentiometer grob,fein 100Hz oder 1KHz umschaltbar,
     Kurvenform Rechteck,Tastverhätnis 1:1
     ext.programmierbar i-konst.
     ext.programmierbar mit R-Modul,P-und R.-konst.
     2 Digitalinstrumente 3-stellig.




  • Net weight (2.2 lb = 1 kg)
  • 7 kg / 15 lb 6.7 oz (15.419 lb)
  • Source of data
  • -- Original prospect or advert
  • Author
  • Model page created by Rudolf Osterkamp. See "Data change" for further contributors.
