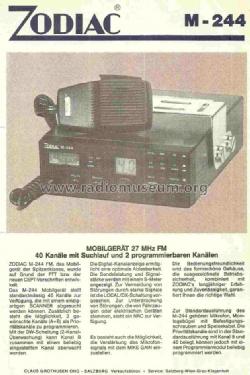

M-244

Zodiac Funkgeräte GmbH, Düsseldorf

Data
Forum
Pictures
Collections

  • Year
  • 1985
  • Category
  • Citizen Band Equipment
  • Radiomuseum.org ID
  • 176732

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Main principle
  • Transceiver; ZF/IF 455 kHz
  • Wave bands
  • Short Wave (SW only)
  • Power type and voltage
  • Storage and/or dry batteries / 12 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Power out
  • 4 W (unknown quality)
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: M-244 - Zodiac Funkgeräte GmbH,
  • Shape
  • Miscellaneous shapes - described under notes.
  • Dimensions (WHD)
  • 165 x 65 x 215 mm / 6.5 x 2.6 x 8.5 inch
  • Notes
  • Mobiles 27 MHz-40-Kanal-FM-Sprechfunkgerät mit Suchlauf und 2 programmierbaren Kanälen. (26.965...27.405 MHz). Digitale Kanalanzeige, Sendeleistung und Signalstärke werden mit einem S-Meter angezeigt. Zur Vermeidung von Störungen durch starke Signale ist eine LOCAL/DX-Schaltung vorgesehen, zur Störunterdrückung die von Fahrzeugen oder elektr. Geräten stammen steht ein NCR zur Verfügung. Als Prioritätskanäle sind standardmäßig Kanal 9 und 40 belegt, es kann jedoch mit einem Programmierungsmodul beliebig programmiert werden. Sender: PLL-quartzgesteuert; Ausgangsleistung 4 Watt; Eingangsleistung 12 Watt; Modulation F 3E; Stromverbrauch 1 A. Empfänger: quartzgesteuerter Superheterodyn-Empfänger mit PLL und kontinuierlich einstellbarer Rauschsperre. Empfindlichkeit 0,6 uV. Zwischenfrequenz 10,695 MHz und 455 KHz. Stromverbrauch 160 mA mit Rauschsperre. Empfohlenes Zubehör: Netzgerät AL-355 oder BE-02; Spannungswandler LO-712; Mobilantenne LOG-27 5/8 oder DV-27; Basisantenne GPA-27; Magnethaftantenne MAG-27; Programmiermodul PROG-244; Selektiv-Ruf-Zusatz (100 Anrufmöglichkeiten) SCM-100.
  • Net weight (2.2 lb = 1 kg)
  • 1.7 kg / 3 lb 11.9 oz (3.744 lb)
  • Author
  • Model page created by Museum Roggenhofer. See "Data change" for further contributors.
