dnb: E38 (E 38); Röhrenbestückung?

Herr Hartmut Kohl ist im Besitz dieses Gerätes und sucht dringend einen Schaltplan oder wenigstens die Röhrenbestückung, da sämtliche Röhren fehlen. Auch wäre es interessant zu erfahren, ob das "Deutsche Nachrichtenbüro, Berlin" wirklich der Hersteller war. Denkbar wäre auch eine Verwendung nur innerhalb des Dienstes oder eine Fertigung für Abonennten durch eine fremde Firma. Wer kann Licht ins Dunkel bringen?

Mir liegt noch eine Skizze vor, mit dem Versuch, die Schaltung zu rekonstruieren. Da die Sockelbelegung jedoch unbekannt ist, kann diese auch in die Irre führen. Bei Bedarf bitte melden.

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Hallo Forum.

H. Kohl wird spaeter noch Material beibringen.
Um das Ganze etwas zu wuerzen, lege ich eine vom Ihm erstellte Schaltung bei, aus der jetzt viel mehr zu ersehen ist als aus den Bildern.
.
Ich denke diese Schaltung ist zu 90% realistisch, also bis auf Kleinigkeiten richtig. Lob !!!

Die Optik habe ich etwas verbessert und Pos- Nummern der Roehren sowie ein copyright eingesetzt.

Es sind damit mehr Freunde in der Lage dazu eine Meinung zu haben.

Roe 1+2= CF3, Roe 4+5= CF7, Roe 3= CB2, Roe 6= CL2 (wegen RV im g2) Roe 7=CY1  und EU VIII Das ist jetzt  meine Meinung zur Bestueckung.

Viel Spass! Hans M. Knoll

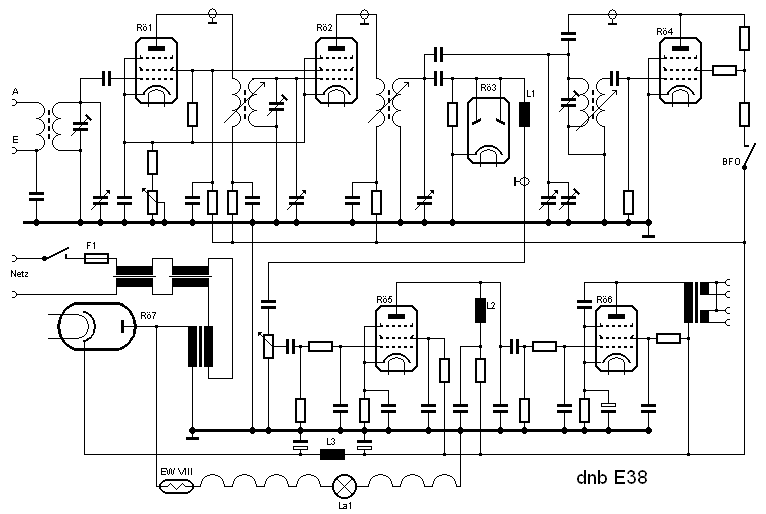

Es gibt sie noch die Heinzelmaennchen. Herr Heigl hat sich die Muehe gemacht und die Schaltung lesbar neu gezeichnet. Die Teile nicht benannt weil ich das auch nicht weis.

Herr Kohl kann ja die Schaltung downloaden und ergaenzen.

Ich danke im Namen aller, H. Heigl.

Toll !

Nachtrag: in der Zwischenzeit, hat H. Heigl die Schaltung komplettiert, sie liegt auf der Modellseite

zur Verwendung vor, die hier zu findende, ist der chronologische Ablauf der Aktion.

Anlagen:

• Schaltbild Heigl nach der Vorlage (11 KB)

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Beim bekannten Internetauktionshaus wird unter der Artikelnummer: 330224462849 gerade so ein Gerät angeboten. Dabei sind auch mehrere schöne Bilder, die alle Röhren zeigen. Die Bezeichnungen sind allerdings nicht ablesbar, aber sicher beim Anbieter zu erfragen.

MfG Götz Linß

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Erst mal Danke für die vielfältige Hilfsbereitschaft, das ist wirklich klasse. Ich habe den Verkäufer angeschrieben, vielleicht meldet er sich ja.
viele Grüße
Martin Renz

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

So, mittlerweile dürften fürs erste die Fragen der Bestückung geklärt sein. Von Herrn Vollmer bekam ich die Aufnahme des Chassis mit der Bezeichnung der Röhren, vielen Dank. Als Gleichrichterröhre kann auch die CY2 eingesetzt werden, die ursprüngliche Belegung dürfte aber die CY1 sein. Das Foto der Belegung habe ich zum Modell geladen. Die Bestückung lautet: CF3 CF3 CB2 CF7 CF7 CL2 CY1 EUIX . Wie man sieht, lag Herr Knoll mit seinen Überlegungen richtig. Ich habe Herrn Kohl gebeten, die Werte in den Schaltplan einzutragen, vielleicht kann Herr Heigl diese dann noch in seinen Plan übernehmen, wenn ich sie ihm geschickt habe? Dann hätten wir auch einen guten Schaltplan beim Modell.
Nochmals herzlichen Dank an alle Beteiligten auch im Namen von Herrn Kohl.

Informationen und Quellen zum dnb, der wohl den Vertrieb der durch Telefunken gefertigten Geräte an Nachrichtenagenturen übernahm, finden sich im Firmenverzeichniss bei dnb

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Abweichend zum Originalbild des Herrn Vollmer, ist die im Posting 6 von H. Renz die richtige Bestueckung.

Die beiden HF.Stufen    Rö 1 und Rö 2,  mit je einer CF3,  haben einen gemeinsamen, geregelten Katodenwiderstand und einen gemeinsamen Schirmgitter Spannungsteíler. Werden beide mit - 55 Volt abgeregelt.

Eine CF7 ist mit ca. -4Volt zugeregelt. Siehe dazu unser Datenblatt.

Leider ist es mir entgangen, dass im Bild Vollmer CF3 und CF7 gezeigt sind. Das ist aber definitiv falsch.

Mit der Ansicht von unten in der Anlage, habe ich die Bestückung ermittelt.

Wenn alles klar ist, kann der Post + Anlage gelöscht werden.



Sorry. Knoll

Anlagen:

• Lage der Röhren von unten (78 KB)

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Mittlerweile sind sowohl der Schaltplan (herzlichen Dank an Herrn Heigl) als auch das Bild des Chassis mit der Bestückung auf dem neuesten Stand. Bitte beachten, dass das vorliegende Gerät modifiziert ist, und kleinere Abweichungen zum Originalzustand bestehen.
