• Pays
• Etats-Unis

• Fabricant / Marque
• A-C Dayton Co., A-C Electrical; Dayton (OH)

• Année
• 1929

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 355363

• • alternative name: AC Dayton

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 9

• Lampes / Tubes
• 27 27 27 27 27 27 45 45 80

• Principe général
• Récepteur TRF - sans réaction (pas régénératif); 1 Etage(s) BF

• Circuits accordés
• 4 Circuits MA (AM)

• Gammes d'ondes
• PO uniquement

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 105; 115; 125 Volt

• Haut-parleur
• HP dynamique à électro-aimant (électrodynamique)

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: AC-98Navigator [Pooley Cabinet 1620] - A-C Dayton Co., A-C Electrical

• Forme
• Console avec pieds bas < 50% de la hauteur

• Remarques

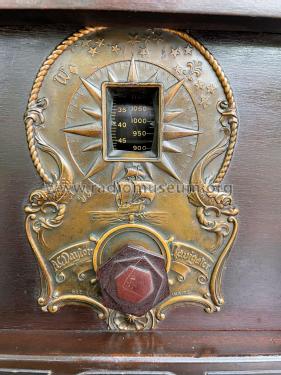

• The A-C Dayton model AC-98(?) Navigator with Pooley Cabinet 1620 belongs to the model line "Navigator series" which was introduced in 1929, including the following models: XL-72 (battery model), AC-98 and the consoles: AC-9960, AC-9970, AC-9980, AC-9990, AC-99100, and AC-98(?) Navigator with Pooley Cabinet 1620. According to "Vintage Radio 1887-1929" the model XL-71 of the same year does not belong to this series. The "Guide 1921-1932" notes for the Navigators: One dial (primary tuning control knob). This is a 4-gang variable capacitor. The Navigator AC models feature a pretuner, a band filter with 4-tuned circuits, fed to 5 untuned RF stages, a power detector, and a 1-stage AF push-pull output. Power supply with full wave rectifier. "Bunis" up to edition 4 is wrong regarding supplied power.

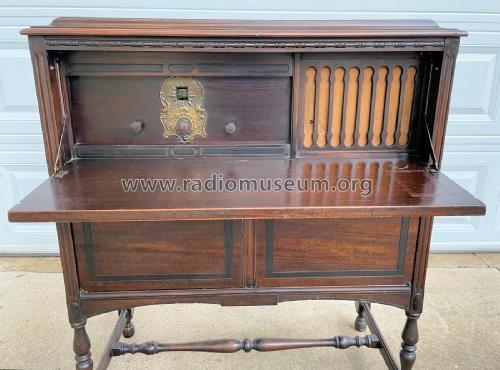

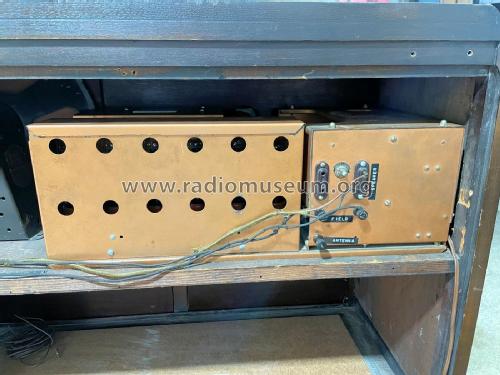

  Note that this may be a unique custom-ordered model. It has the standard 1929 Navigator chassis with a speaker mounted into a Pooley Co. model 1620 radio cabinet. The closest known Navigator model is the AC-98 tabletop version with speaker and may have been ordered with the chassis and dial/escutcheon and speaker mounted into the Pooley cabinet. A similar cabinet-only model is the Pooley 1600-R-2.

• Schémathèque (2)
• Rider's Perpetual, Volume 1 = 1931/1934 (1919 to 1931) (page 1-8.)

• Auteur
• Modèle crée par Jerry Elarton. Voir les propositions de modification pour les contributeurs supplémentaires.
