• Country
• France

• Manufacturer / Brand
• ACER (A.C.E.R.) / Omnium Commercial d'Électricité et de Radio; Rueil, Paris

• Year
• 1971

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 335356

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 17

• Semiconductors
• AF124 AF128 SFT316 SFT316 SFT316 SFT316 2N2904 AC182 AC182 SFT316 AC182 AC182 AC125 AC125 AC128 MO1 MO1 1S48 SFD115 SFD115 SFD115 SFD115 SFD115 SFD115 SFD115 SFD115 SFD115 ZF10

• Main principle
• Superhet with RF-stage; ZF/IF 10700 kHz; 2 AF stage(s)

• Tuned circuits
• 12 FM circuit(s)

• Wave bands
• FM Broadcast Band Only

• Power type and voltage
• Alternating Current supply (AC) / 110; 220 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org
• Model: Tuner FM UKW172 - ACER A.C.E.R. / Omnium

• Shape
• Book-shelf unit.

• Dimensions (WHD)
• 270 x 70 x 180 mm / 10.6 x 2.8 x 7.1 inch

• Notes

• Ce tuner est équipé d'une tête FM à noyaux plongeurs de référence OREOR NP6, L'amplificateur moyenne fréquence est de fabrication INFRA référence PM46 et le décodeur stéréo INFRA PS54.

  Les caractéristiques du tuner UKW172 ACER sont les suivantes:

   - Sensibilité : 2 µV ± 10% au long de la gamme MF.
   - Rapport signal sur bruit correspondant: 26 dB, >60 dB pour V_ant>100 µV.
   - Gamme couverte: 87 à 108 MHz.
   - Efficacité du CAF +  350 kHz minimum.
   - Réponse des circuits F.I.: 280 kHz à- 3 dB (transformateur de détection:environ 560 kHz). -   - Antenne coaxiale: 75 Ω
   - Distorsion harmonique globaie: environ 0,5 % à 1000 Hz pour une tension de sortie maximale de 2 V eff.
   - Tension de sortie normale: 0-1 V_eff.
   - Bande passante électrique globale: 30 Hz à 18 kHz  à + 3 dB pour modulation moyenne ±  22,5 kHz.
   - Bande passante du préamplificateur seul: 20 Hz à 60 kHz à ±1dB.
   - Réjection diaphonique: > 34 dB à 1000 Hz.
   - Réjection des sous-porteuses: -30  dB pour 19 kHz; -40 dB pour 38 kHz.
   - Réjection: AM >32 dB.
   - Commutation automatique mono/stéréo.
   - Indicateur «stéréo» (voyant rouge).
   - Consommation:  3 W.
   - alimentation par pont redresseur SFL70 & ballast 2N2904A avec diode zener ZF10

• Price in first year of sale
• 530.00 Fr

• Mentioned in

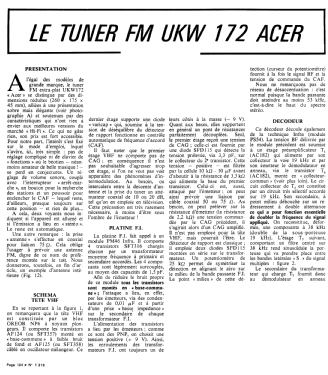

• Le Haut-Parleur (N° 1316 de juillet 1971 pages 104 à 108.)

• Author
• Model page created by Jean-Pierre Ambroise. See "Data change" for further contributors.
