• Land
• USA

• Hersteller / Marke
• Admiral (brand) Continental Radio & Television Co.; Chicago, IL

• Jahr
• 1956 ?

• Kategorie
• Fernseh-Empfänger/Monitor

• Radiomuseum.org ID
• 272898

• • anderer Name: Continental Radio & TV

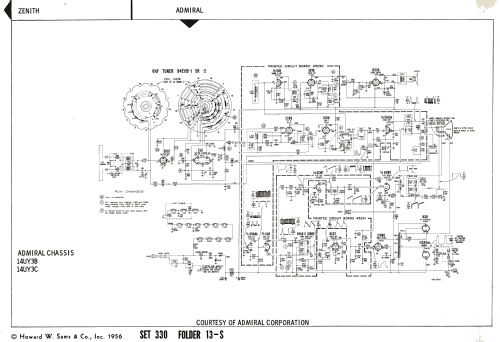

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 14

• Röhren
• 3BC5 5J6 5U8 3DT6 12CU5 3CB6 3CB6 6BA8A 6CM7 6CG7 12DQ6 1X2B 12AX4 14RP4 or 14RP4A

• Hauptprinzip
• Super mit HF-Vorstufe

• Wellenbereiche
• VHF/UHF (siehe Bemerkungen)

• Betriebsart / Volt
• Wechselstromspeisung / 60 cycles, 110-120 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch)

• von Radiomuseum.org
• Modell: Ch= 14UY3C - Admiral brand Continental

• Bemerkung

• The ADMIRAL CHASSIS model 14UY3C is a 14" b/w TV with US standard VHF Tuner channels 2 thru 13. Equipped with VHF Tuner 94E119-1 (or -2) and  picture tube 14RP4 or 14RP4A. 2x selenium rectifier.




• Literatur/Schema (1)
• Photofact Folder, Howard W. SAMS (Set 330 Folder 13-S Dated 1956)

• Autor
• Modellseite von Dirk Taekels angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
