4Z14 Ch= 4Z1

Admiral (brand) Continental Radio & Television Co.; Chicago, IL

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1954/1955
  • Categoria
  • Radio (o sintonizzatore del dopoguerra WW2)
  • Radiomuseum.org ID
  • 80575
    • alternative name: Continental Radio & TV

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di tubi
  • 4
  • Principio generale
  • Supereterodina (in generale); ZF/IF 455 kHz; 2 Stadi BF
  • N. di circuiti accordati
  • 6 Circuiti Mod. Amp. (AM)
  • Gamme d'onda
  • Solo onde medie (OM).
  • Tensioni di funzionamento
  • Rete / Batterie (ogni tipo) / AC/DC 117 / 7.5 & 67.5 Volt
  • Altoparlante
  • AP magnetodinamico (magnete permanente e bobina mobile) / Ø 3.5 inch = 8.9 cm
  • Materiali
  • Plastica (non bachelite o catalina)
  • Radiomuseum.org
  • Modello: 4Z14 Ch= 4Z1 - Admiral brand Continental
  • Forma
  • Apparecchio portatile > 20 cm (senza la necessità di una rete)
  • Annotazioni

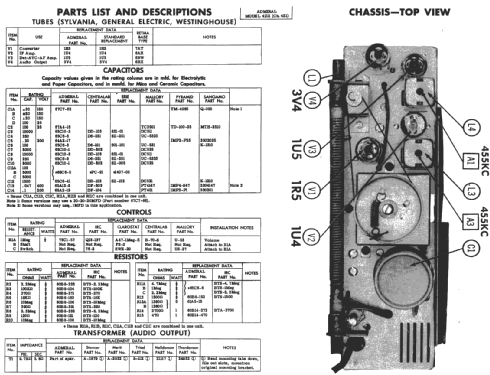

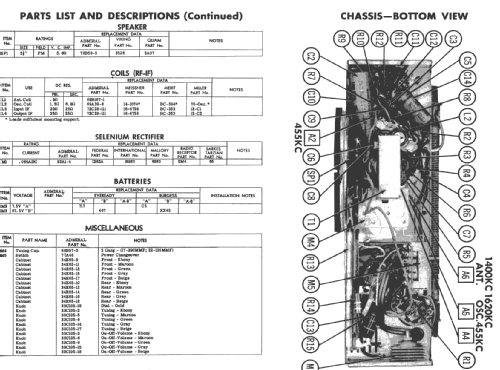

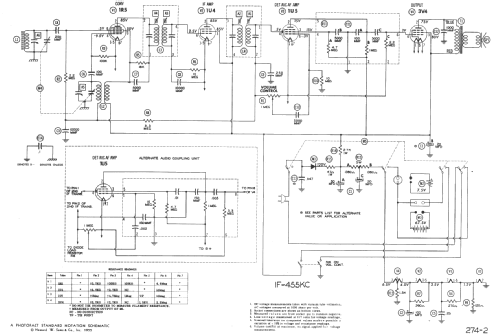

  • Beitman and SAMS Photofact Date 4-55, set 274, folder 2 shows the Admiral models 4Z11, 4Z12 (color maroon, some say brown), 4Z14 (beige), 4Z18 (green) and 4Z19 (grey) with chassis 4Z1. Admiral dataheet states model 4Z11 model color is Ebony and model 4Z12 color is Maroon. They are 4 tube three power portable AM superheterodyne receivers. The only difference being the cabinet color. The models have a built in "Iron Core Antenna" and a selenium rectifier. Depending on the serial number the sets show an alternate audio coupling system with only 6 (couplate 6344-3) instead of 9 parts. Top dial, 2 knobs, perforated metal grille on front.
  • Letteratura / Schemi (2)
  • - - Manufacturers Literature
  • Autore
  • Modello inviato da Egon Penker. Utilizzare "Proponi modifica" per inviare ulteriori dati.
