- Land
- USA
- Hersteller / Marke
- Admiral (brand) Continental Radio & Television Co.; Chicago, IL
- Jahr
- 1959
- Kategorie
- Rundfunkempfänger (Radio - oder Tuner nach WW2)
- Radiomuseum.org ID
- 70423
-
- anderer Name: Continental Radio & TV

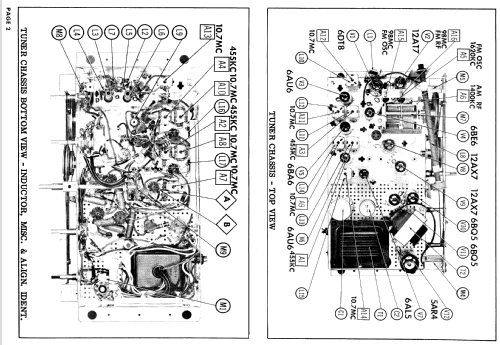

From service manual.
Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 12
- Hauptprinzip
- Superhet allgemein; ZF/IF 455/10700 kHz
- Anzahl Kreise
- 6 Kreis(e) AM 6 Kreis(e) FM
- Wellenbereiche
- Mittelwelle und UKW (FM).
- Spezialitäten
- Plattenwechsler
- Betriebsart / Volt
- Wechselstromspeisung / 110 - 120 Volt
- Lautsprecher
- 4 Lautsprecher
- Belastbarkeit / Leistung
- 8 W (sinus/unverzerrt)
- Material
- Gerät mit Holzgehäuse
- von Radiomuseum.org
- Modell: 634 Ch= 12B1 - Admiral brand Continental
- Form
- Standgerät: allgemein.
- Bemerkung
-
The Admiral model 634 is a 12-tube console radio with AM/FM stereo tuner and an 8W mono amplifier with 12 inch woofer, a 5.25 inch midrange, 4 inch midrange and a 3.5 inch tweeter. Has a built in stereo record changer. Requires a matching Admiral model SS624 auxiliary amplifier/speaker unit for the 2nd stereo channel.
- Schaltungsnachweis
- Beitman Radio Diagrams Vol. 19, 1959
- Literatur/Schema (1)
- Photofact Folder, Howard W. SAMS (Date 6-59, Set 447, Folder 4)
- Autor
- Modellseite von Hinrich Grensemann † 15.5.16 angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
