CS323A19 Ch= 19SZ4DF

• Pays
• Etats-Unis

• Fabricant / Marque
• Admiral (brand) Continental Radio & Television Co.; Chicago, IL

• Année
• 1957 ?

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 316355

• • alternative name: Continental Radio & TV

• Images
• Schémas

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 20

• Lampes / Tubes
• 6AF4A 6BZ7 6U8 6CB6 6CB6 6AM8 6AW8 6AU6 6AL5 6AU6 6DG6 12AU7 6S4A 6AL5 6CG7 6DQ6 6AU4GTA 1B3GT 5U4GB 21ATP4

• Principe général
• Super hétérodyne avec étage HF

• Gammes d'ondes
• Bandes en notes

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 60 Hz, 117V = 110 -120 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: CS323A19 Ch= 19SZ4DF - Admiral brand Continental

• Forme
• Modèle de table générique

• Remarques

• Admiral model CS323A19 is a 21" b/w TV with US standard VHF tuner channels 2 thru 13, and 14 thru 83 UHF. Equipped with chassis 19SZ4DF , VHF- tuner 94E144-4, UHF- tuner 94D112-3 and picture tube 21ATP4.



• Schémathèque (1)

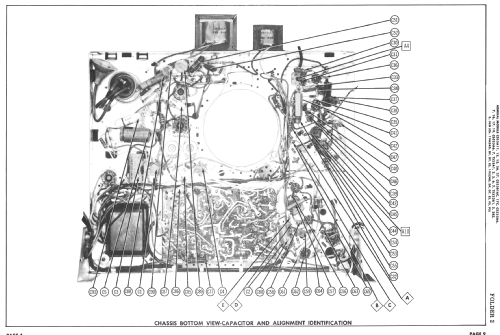

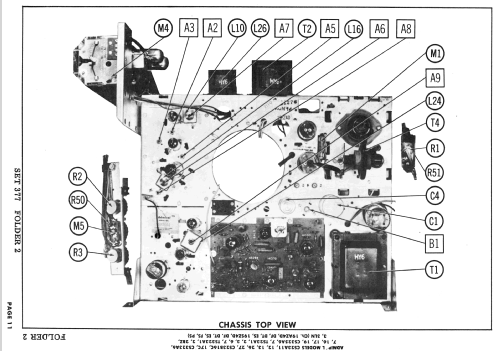

• Photofact Folder, Howard W. SAMS (Set 377 Folder 2 dated 11-57)

• Auteur
• Modèle crée par Dirk Taekels. Voir les propositions de modification pour les contributeurs supplémentaires.
