• País
• Estados Unidos

• Fabricante / Marca
• Gates, Ainsworth-Gates, Ainsworth Radio Co.; Cincinnati, OH

• Año
• 1925/1926

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 31512

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 5

• Válvulas
• UV201A or C301A UV201A or C301A UV201A or C301A UV201A or C301A UV201A or C301A

• Principio principal
• RFS (Radio Frecuencia Sintonizada) en general

• Gama de ondas
• OM (onda media) solamente

• Tensión de funcionamiento
• Baterías recargables o pilas / 6 & 90 Volt

• Altavoz
• - Este modelo usa altavoz exterior (1 o más).

• Material
• Madera

• de Radiomuseum.org

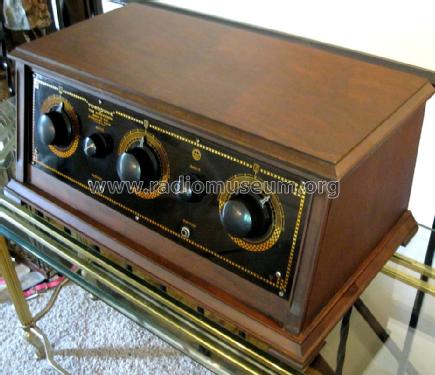

• Modelo: Torodyne - Gates, Ainsworth-Gates,

• Forma
• Sobremesa, caja, normalmente con tapa (panel no inclinado).

• Ancho, altura, profundidad
• 23.625 x 9.5 x 12.5 inch / 600 x 241 x 318 mm

• Anotaciones

• Three dials (primary tuning control knobs). Frequency range: 220 to 550 meters.

  Cabinet provides space for B and C batteries.

  The existing hand-drawn schematics from 1970 shows tube 200A as detector - this tube dates from 1926 and is likely not correct.

• Precio durante el primer año
• 100.00 $

• Ext. procedencia de los datos
• Ernst Erb

• Procedencia de los datos
• Radio Collector`s Guide 1921-1932

• Mencionado en
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Documentación / Esquemas (1)
• Popular Radio, December 1925

• Documentación / Esquemas (3)
• September 1925, Electrical Record Supplement page 28
