Magnétophone Mono-Stereo Veri-Tone 1

Alfar Electronic; Paris

Data
Forum
Pictures
Collections

  • Year
  • 1965
  • Category
  • Sound/Video Recorder and/or Player
  • Radiomuseum.org ID
  • 353097

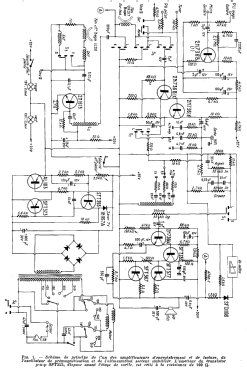

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 18
  • Main principle
  • Audio-Amplification; 12 AF stage(s)
  • Wave bands
  • - without
  • Details
  • Tape Recorder
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 120; 130; 220; 250 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Power out
  • 6 W (undistorted)
  • Material
  • Various materials
  • from Radiomuseum.org
  • Model: Magnétophone Mono-Stereo Veri-Tone 1 - Alfar Electronic; Paris
  • Shape
  • Chassis only or for «building in»
  • Dimensions (WHD)
  • 345 x 170 x 335 mm / 13.6 x 6.7 x 13.2 inch
  • Notes

  • CARACTERISTIQUES
    • Puissance de  sortie:   2x 3 watts
    • Réponse en fréquence pour l'ensemble enregistrement et lecture:
    - 25 Hz à 22 kHz de 0 à — 3 dB pour la vitesse 19 cm/s
    - 30 Hz à 15 kHz de 0 à —3 dB pour la vitesse 9,5 cm/s
    - 40 Hz à 8 kHz de 0 à —3,5 dB pour la vitesse de 4,75 cm/s.

    Ces relevés ont été réalisés sans les contrôles de tonalité. Les corrections sont conformes aux normalisations, ce qui permet de lire n'importe quelle bande enregistrée du commerce.
    La fréquence de résonance des filtres d'enregistrement est de 20000 Hz à 19 cm/s, 12000 Hz à 9,5 cm/s et 6500 Hz à 4,75 cm/s.

    Les têtes utilisées sont les suivantes:
    • tête enregistrement/lecture: Bogen UK207 à 2/4 pistes
    • tête d'effacement: Bogen UL218 à 2/4 pistes
    • Fréquence de l'oscillateur de prémagnétisation et d'effacement: 100 kHz
    • Courant d'effacement: 160 mA eff.
    • Tension d'effacement: 13 V
    • Courant de prémagnétisation 450 µA eff.
    • tension de prémagnétisation 33 V
    • Courant BF d'enregistrement 70 mA

    L'appareil posséde 2 amplificateurs de puissance mais pas de haut-parleurs. Les haut-parleurs externes doivent avoir une impédance ≥ 15 Ω.

    Il existe la possibilté d'ajouter une troisième tête, le supplément de prix n'est pas indiqué.
    L'appareil était proposé en kit pour 1057 FRF et en ordre de marche pour 1337 FRF.


  • Price in first year of sale
  • 1,337.00 FRF
