Ricevitore OC11 15 Valvole

Allocchio Bacchini (Radialba); Milano

Data
Forum
Pictures
Collections

  • Year
  • 1948–1970 ??
  • Category
  • Commercial Receiver (may include amateur bands)
  • Radiomuseum.org ID
  • 341172

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 15
  • Main principle
  • Superhet with RF-stage
  • Wave bands
  • Short Wave (SW only)
  • Power type and voltage
  • Powered by external power supply or a main unit. / CC: 250 & CA/CC: 12,6 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Power out
  • 2 W (unknown quality)
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Ricevitore OC11 [15 Valvole] - Allocchio Bacchini Radialba;
  • Shape
  • Boatanchor (heavy military or commercial set >20 kg).
  • Notes

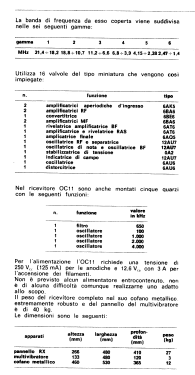

  • Questo ricevitore differisce dagli altri 2 OC11 principalmente per il numero di valvole, 15, mentre gli altri ne hanno 13 e 14. Non è prevista una alimentazione interna, per cui si deve provvedere a fornire una tensione anodica di circa 250 VCC ed una tensione per l'accensione delle valvole di 12,6 V che può essere continua o alternata.
    Copre una banda di ricezione da 1,5 a 30 MHz, ma praticamente riceve da 1,4 a 31,4 MHz.
    La banda ricevuta viene divisa in sei gamme:
    1) 31,4÷18,2; 2) 18,8÷10,7; 3) 11,2÷6,6; 4) 6,8÷3,9; 5) 4,15÷2,38; 6) 2,47÷1,4 MHz.
    Può ricevere in cuffia o in altoparlante di cui è dotato, trasmissioni in telegrafia non modulata (A1), telegrafia modulata (A2), telefonia (A3) e informazioni F1.
    La sensibilità con rapporto segnale/disturbo non inferiore a 10 dB e con filtro acustico escluso è di 1,5 µV, con filtro acustico inserito è di 0,7 µV.

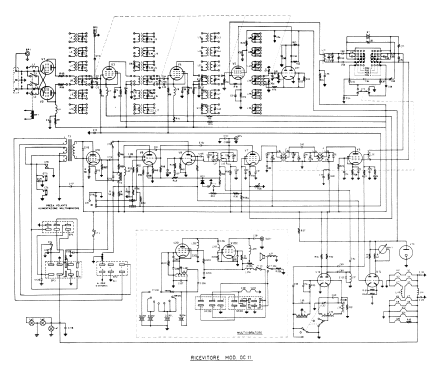

    Lo schema a blocchi indica molto chiaramente la composizione di questo apparecchio.

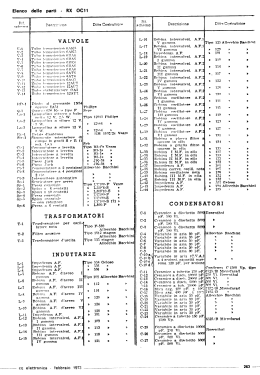

    Informazioni, schemi, e immagini tratte da un articolo di Umberto Bianchi su "CQ Elettronica" di febbraio 1973.
