• Paese
• Australia

• Produttore / Marca
• Amalgamated Wireless (Australasia) Ltd. (AWA); Sydney

• Anno
• 1967 ?

• Categoria
• Autoradio, eventualmente con registratore a cassette o giradischi

• Radiomuseum.org ID
• 224004

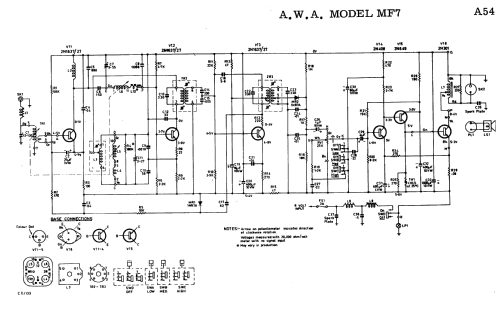

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 6

• Valvole

• Numero di transistor

• Semiconduttori
• 2N1637 2N1637 2N1637 2N408 2N649 2N301 1N87A 1N87A

• Principio generale
• Supereterodina con stadio RF; ZF/IF 455 kHz; 3 Stadi BF

• N. di circuiti accordati
• 7 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Solo onde medie (OM).

• Tensioni di funzionamento
• Batteria di accumulatori, per tutto (es. autoradio, radio amatoriali) / 6 Volt

• Altoparlante
• - Questo apparecchio richiede altoparlante/i esterno/i.

• Potenza d'uscita
• 2 W (indistorta)

• Materiali
• Mobile di metallo

• Radiomuseum.org
• Modello: All Transistor MF7 - Amalgamated Wireless

• Annotazioni

• Designed as a 6 Volt negative earth radio only.

• Letteratura / Schemi (1)
• - - Manufacturers Literature

• Autore
• Modello inviato da Brian Wilson. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 1433 modelli, di cui 877 con immagini e 464 con schemi.
