• País
• Australia

• Fabricante / Marca
• Amalgamated Wireless (Australasia) Ltd. (AWA); Sydney

• Año
• 1960/1961

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 285821

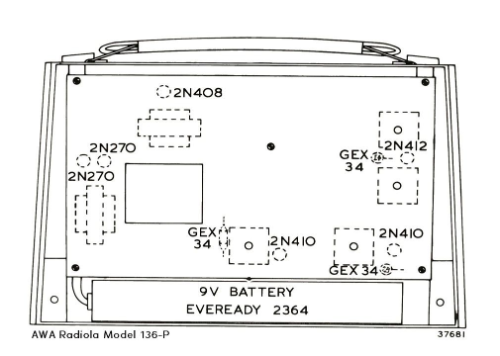

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de transistores
• 6

• Semiconductores
• 2N412 2N410 2N410 2N408 2N270 2N270 GEX34

• Principio principal
• Superheterodino en general; ZF/IF 455 kHz

• Número de circuitos sintonía
• 5 Circuíto(s) AM

• Gama de ondas
• OM (onda media) solamente

• Tensión de funcionamiento
• Pilas / 9 Volt

• Altavoz
• Altavoz dinámico (de imán permanente)

• Material
• Cuero/Tela/ Plástico sobre otros materiales

• de Radiomuseum.org
• Modelo: Radiola Transistor 6 136-P - Amalgamated Wireless

• Forma
• Portátil > 20 cm (sin la necesidad de una red)

• Ancho, altura, profundidad
• 6.25 x 8.5 x 3 inch / 159 x 216 x 76 mm

• Anotaciones

• AWA Radiola Model 136P Transistor Portable.

  A compact B/C portable radio having six transistors and three diodes, housed in leather case, available in colours of Manly tan, Saddle tan & pigskin leathers, gold fret and trim. Leather carrying handle is held in place gold-finished link covers.

  Features:

  In-built ferrite rod aerial; 4" speaker. IFs and oscillator coil specially designed for printed circuit. Printed board held in place by steel frame to prevent damage and hold heavier components in place. AF transformers employ Ferrite E cores. Model 694 use one Eveready No. 2364 (9V) battery. Battery life under normal usage - approximately 300 hours. Two front-mounting controls; tuning dial clamped and screwed to gang spindle, volume/on-off switch. Slip-in State dials are provided covering all stations.

  • Weight includes battery.
  • See also Airzone A610P & Westinghouse W610P.

• Peso neto
• 3 lb 0 oz (3 lb) / 1.362 kg

• Precio durante el primer año
• 37.80 AUS £

• Documentación / Esquemas (1)
• - - Manufacturers Literature (AWA Manufacturers Supervised Service for models 694-P & 136-P.)

• Documentación / Esquemas (2)
• J.R. Publications Transistor Radio Service Handbook (Vol. 1, 1960, Page A9)

• Documentación / Esquemas (3)
• J.R. Publications Television Service Handbook (A Series Handbook, Page A14. (Also at KevinChant.com))

• Documentación / Esquemas (4)
• Mingay's Price Service (Feb 1960 to Aug 1961.)

• Autor
• Modelo creado por Martin Kent. Ver en "Modificar Ficha" los participantes posteriores.

• Otros modelos

• Donde encontrará 1426 modelos, 869 con imágenes y 462 con esquemas.
  Ir al listado general de Amalgamated Wireless (Australasia) Ltd. (AWA); Sydney
