• Land
• Australien

• Hersteller / Marke
• Amalgamated Wireless (Australasia) Ltd. (AWA); Sydney

• Jahr
• 1959–1964

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 161832

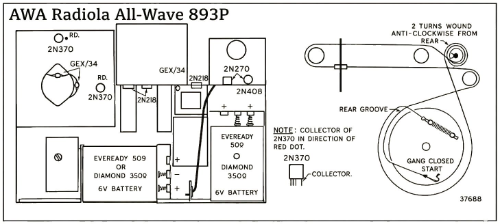

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Transistoren
• 8

• Halbleiter
• 2N370 2N370 2N218 2N218 2N218 2N408 2N270 2N270 GEX34 GEX34 GEX34 GEX34

• Hauptprinzip
• Superhet allgemein; 3 NF-Stufe(n)

• Anzahl Kreise
• 12 Kreis(e) AM

• Wellenbereiche
• Mittelwelle und 2 x Kurzwellen.

• Betriebsart / Volt
• Trockenbatterien / 2 x 6 Volt

• Lautsprecher
• Dynamischer (permanent) Ovallautsprecher

• Material
• Leder / Stoff / Plastic / Segeltuch über div. Material

• von Radiomuseum.org
• Modell: Radiola All-Wave 893P - Amalgamated Wireless

• Form
• Reisegerät > 20 cm (netzunabhängig betreibbar)

• Abmessungen (BHT)
• 365 x 245 x 165 mm / 14.4 x 9.6 x 6.5 inch

• Bemerkung

• Model 893-P is an eight transistor, battery operated, three band superheterodyne portable receiver designed for reception of Medium and Short Wave Bands.

  Features of design include:

  Ferrite Rod Aerial; Telescopic Aerial, provision for switching to external aerial; R.F. stage; high gain I.F. transformers; Autodyne converter; provision for Phono use; single ended push-pull output stage incorporating feedback; high sensitivity 7" x 5" eliptical speaker; long economical battery life.

  Probably the biggest transistor portable ever made in Australia. Built on a metal chassis with tag strips and point-to-point wiring. Wooden case covered in vinyl. World time zone map in the lid. Manufactured for remote locations - included the  Flying Doctor Base Station frequencies on the flip up world map.

  Tuning Control has a single knob which has a reduction (vernier) that engages for one turn of the knob. After one turn, the reduction disengages to allow a rapid tuner change (5:1 ratio measured).

  • SW range: 1.9 - 6.1 MHz and 5.9- 18 MHz.
  • 2 x 6V Batteries Eveready 509 or Diamond 3509.
  • See also Airzone A806P, Electrice E806P & Westinghouse W806P.

• Originalpreis
• 77.70 AUS £

• Literaturnachweis
• Silicon Chip June 2009, Page 86

• Literatur/Schema (1)
• - - Manufacturers Literature (AWA Manufacturers Supervised Service, June 1959. (Also at KevinChant.com))

• Literatur/Schema (2)
• J.R. Publications Transistor Radio Service Handbook (Vol. 1, 1960, Page A10)

• Literatur/Schema (3)
• J.R. Publications Transistor Radio Service Handbook (A Series Handbook, Page A19. (Also at KevinChant.com))

• Literatur/Schema (4)
• Mingay's Price Service (Aug 1959 to Aug 1964.)

• Autor
• Modellseite von einem Mitglied aus A angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
