• Pays
• Italy

• Fabricant / Marque
• Amtron, (High-Kit, Amtroncraft); Milano

• Année
• 1982 ?

• Catégorie
• Boîte de construction (composants et manuel) ou instructions

• Radiomuseum.org ID
• 278009

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 10

• Semi-conducteurs
• BC307 BC307 BC307 BC307 BC307 BC307 BC307 BC160 BD140 2N3055 1N4002 1N5402

• Gammes d'ondes
• - sans

• Tension / type courant
• Alimentation Courant Alternatif (CA) / AC:50/60Hz, 220 Volt

• Haut-parleur
• - - Pas de sortie basse fréquence

• Matière
• Boitier métallique

• De Radiomuseum.org

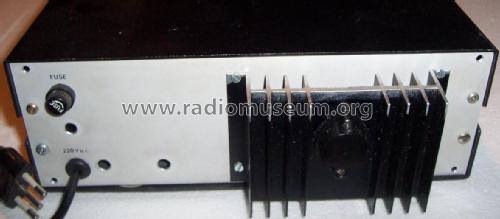

• Modèle: Digital Power Supply 0-30 V - 2,5 A UK666 - Amtron, High-Kit, Amtroncraft;

• Forme
• Modèle de table générique

• Remarques

• Alimentatore da laboratorio, stabile e maneggevole. Possibilità di regolazione della tensione su tutta la gamma da 0 a 30 V. Limitazione efficace della corrente a soglia regolabile da 0 a 2,5 A.
  Letture digitali dei valori di tensione e corrente su due strumenti separati con precisione di tre cifre. Elemento di potenza abbondantemente dimensionato per servizio continuo. Alimentaziona da rete: 220 Va.c. 50-60 Hz. Tensione erogata: 0-30 Vc.c.. Corrente massima (in funzionamento continuo): 2,5 A. Regolazione di carico: 0.15%. Ripple residuo: <1mV.

  Diodi Zener PL12Z; PL9,1Z.
  Cirquiti integrati: 2xCA3161E; 2x3162E; UA78 M05; L123 B1.
  Display: 6xFND507 (TIL701). Ponte raddrizzatore: KBL005.

• Schémathèque (1)
• Descrizione e specifiche di montaggio originali Amtron

• Auteur
• Modèle crée par Giovanni Pugnaghi. Voir les propositions de modification pour les contributeurs supplémentaires.
